2. Instalacja
2.6 Połączenia i ustawienia
Wszystkie opisane połączenia odnoszą się do zespołu listew zaciskowych korpusu złącza
wykrywacza IRmax. Zaciski na płytce drukowanej złącza wykrywacza IRmax są oznaczone „+",
„sig" i „0 V". Podłączając wykrywacz do sprzętu sterującego, należy sprawdzić prawidłowość
polaryzacji.
Wykrywacz IRmax jest fabrycznie ustawiony jako „upływ prądowy", chyba że w zamówieniu
określono inaczej. W razie przestawienia na „źródło prądu" należy zdemontować płytę tylną
i przesunąć dwa łączniki na płytce drukowanej zacisku z położenia „upływu prądowego" do
położenia „źródło", jak przedstawiono na Schemat 7.
Uwaga: Zacisku uziemienia zewnętrznego należy używać tylko, jeśli lokalne władze
zezwalają na takie połączenie lub wymagają go. Jeśli to możliwe, w celu ograniczenia
zakłóceń częstotliwości radiowej dodatkowej skrzynki przyłączowej i opancerzenie kabla
należy uziemić wyłącznie w panelu sterowania (obszar bezpieczny). Pozwala to uniknąć
pętli uziemienia.

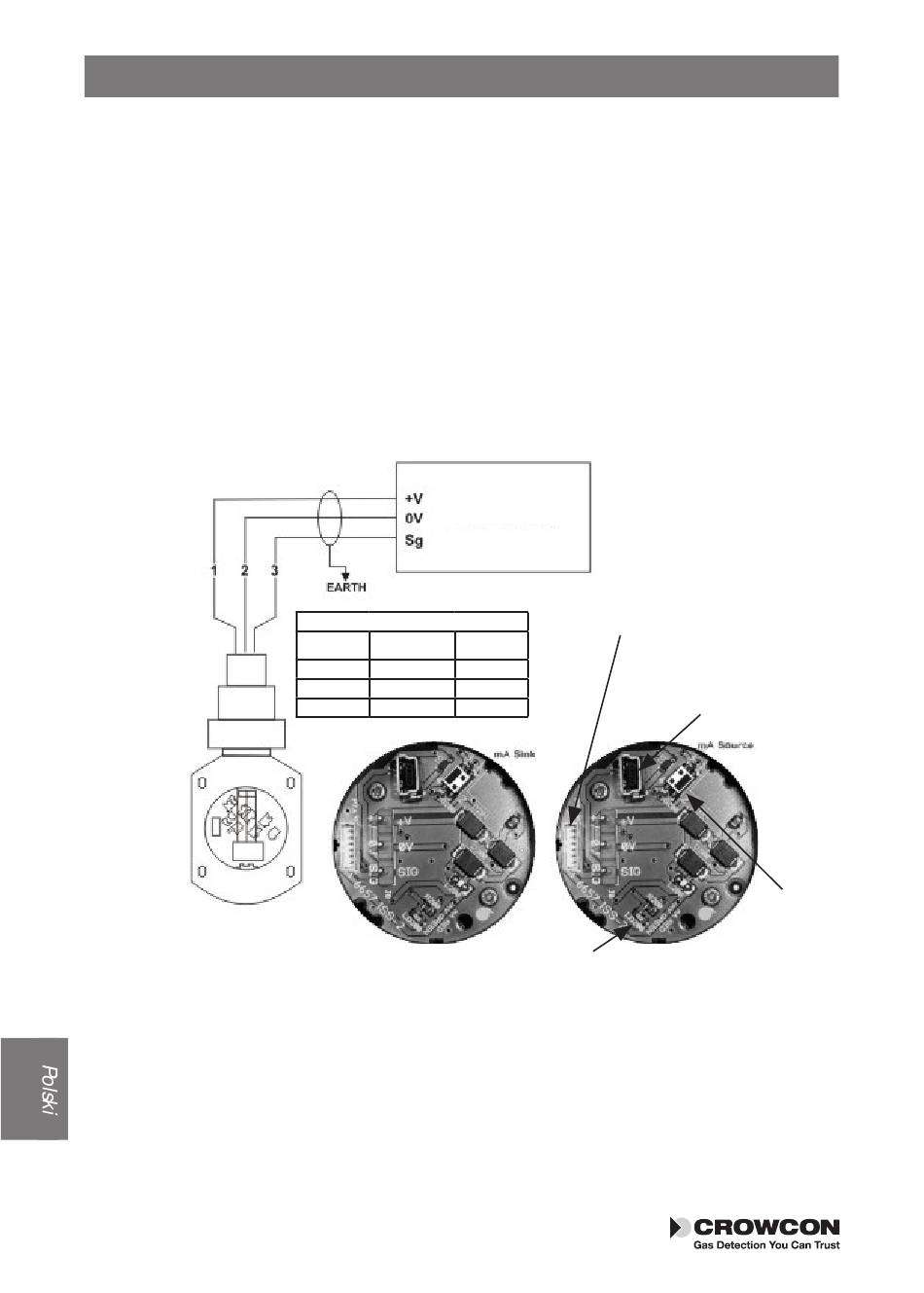

Schemat 7: Położenie zworki upływu/źródła
Sygnał 4 – 20 mA można ustawić na „upływ" lub „źródło" prądu, używając wtyków i łącznika zworki
przedstawionych na schemacie 7. Aby ustawić na „upływ" mA, należy zamocować łącznik zworki
we wtykach górnym i lewym, jak przedstawiono na lewym zdjęciu. Aby ustawić na „źródło" mA,
należy zamocować łącznik zworki we wtykach dolnym i prawym, jak przedstawiono na prawym
zdjęciu. Wykrywacze IRmax są ustawione na „upływ" prądu, chyba że w zamówieniu określono
inaczej.
Wskazanie diody LED:
wskazująca bieżący stan działania. Dodatkowe informacje przedstawiono w Dziale 6 na
strona 160.
154
Sterownik
Okablowanie
Numer Kolor Funkcja
1 Czerwony +V
2 Czarny 0V
3 Zielony Sygnał
na płytce drukowanej zacisku jest zamocowana dioda LED,
Złącze do podłączania
wyświetlacza IR Display
Złącze do podłączania
zestawu do komunikacji
z komputerem klasy PC
Diody LED stanu
Ustawienia
zworek
