1. Inleiding

‘



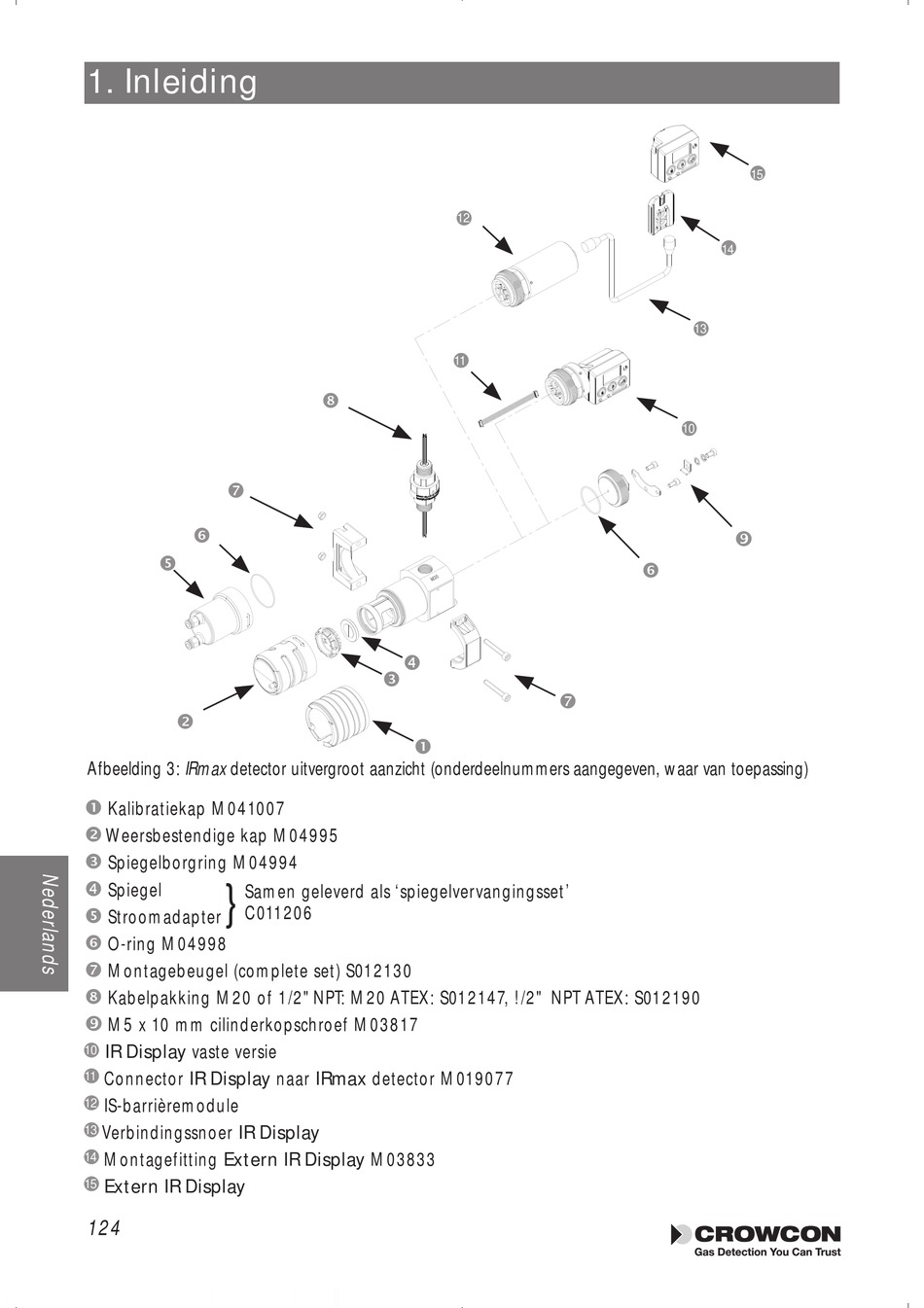

Afbeelding 3: IRmax detector uitvergroot aanzicht (onderdeelnummers aangegeven, waar van toepassing)
Œ
Kalibratiekap M041007

Weersbestendige kap M04995
Ž
Spiegelborgring M04994
}

Spiegel
Samen geleverd als 'spiegelvervangingsset'
C011206

Stroomadapter
‘
O-ring M04998

Montagebeugel (complete set) S012130
“
Kabelpakking M20 of 1/2"NPT: M20 ATEX: S012147, !/2" NPT ATEX: S012190
”
M5 x 10 mm cilinderkopschroef M03817
IR Display vaste versie
10
Connector IR Display naar IRmax detector M019077
11
IS-barrièremodule
12
Verbindingssnoer IR Display
13
Montagefitting Extern IR Display M03833
14
Extern IR Display
15
124
12
11
“

Ž
Œ
14
13
10
‘

15
”
