1. Introdução

‘



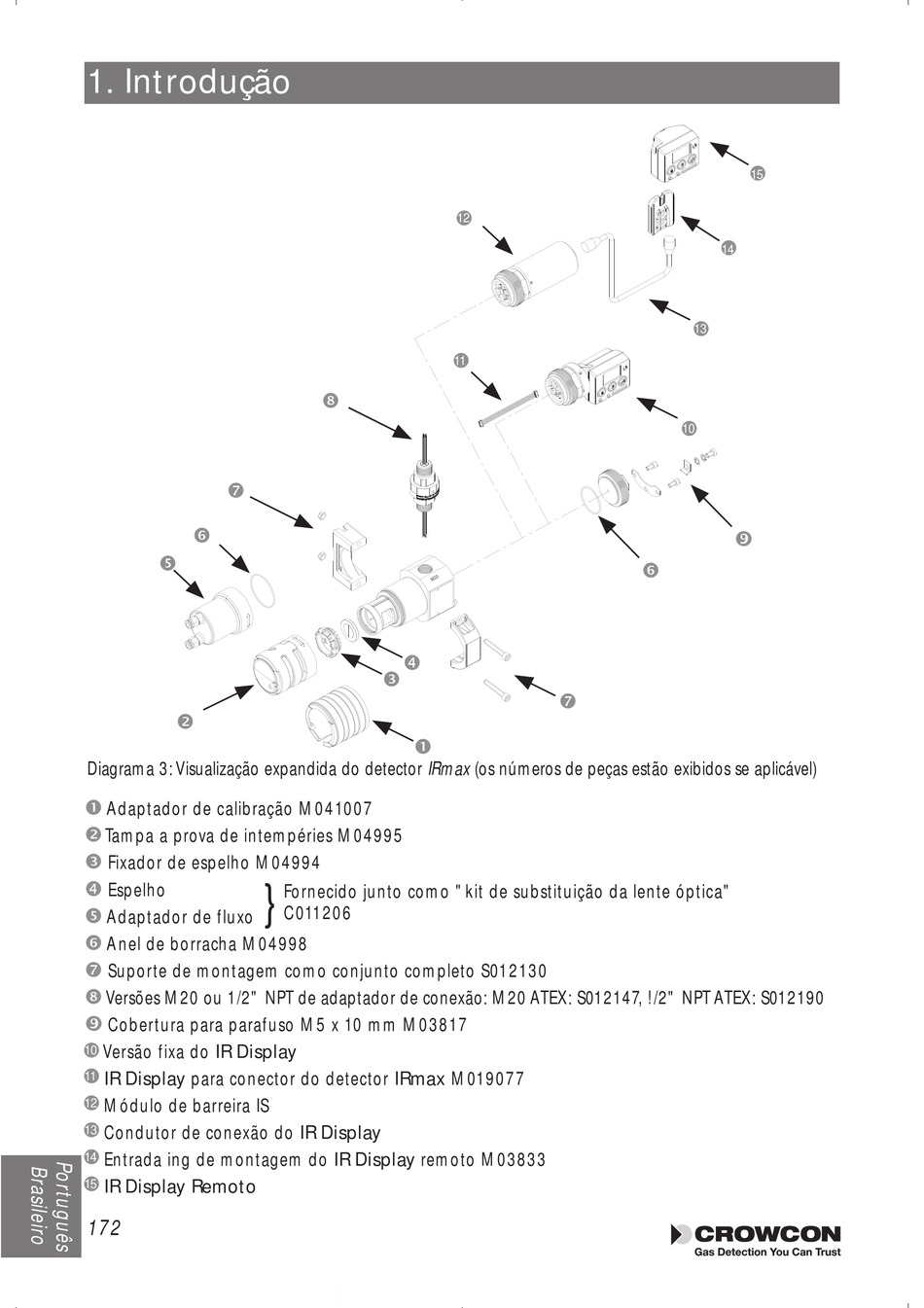

Diagrama 3: Visualização expandida do detector IRmax (os números de peças estão exibidos se aplicável)
Œ
Adaptador de calibração M041007

Tampa a prova de intempéries M04995
Ž
Fixador de espelho M04994

Espelho

Adaptador de fluxo
‘
Anel de borracha M04998

Suporte de montagem como conjunto completo S012130
“
Versões M20 ou 1/2" NPT de adaptador de conexão: M20 ATEX: S012147, !/2" NPT ATEX: S012190
”
Cobertura para parafuso M5 x 10 mm M03817
Versão fixa do IR Display
10
IR Display para conector do detector IRmax M019077
11
Módulo de barreira IS
12
Condutor de conexão do IR Display
13
Entrada ing de montagem do IR Display remoto M03833
14
IR Display Remoto
15
172
“

Ž
Œ
}
Fornecido junto como "kit de substituição da lente óptica"
C011206
12
11

15
14
13
10
”
‘
