2. Instalación

2.6 Conexiones y ajustes

Todas las conexiones descritas se refieren al bloque terminal montado en el interior del cuerpo principal
del conector del IRmax. Los terminales de la PCB del conector del IRmax están marcados '+', 'sig' y '0
V'. Cuando se conecta el IRmax a equipo de control debe observarse la polaridad correcta.
El IRmax se ajusta en fábrica como dispositivo 'sumidero de corriente' a menos que se especifique de
otra manera al hacer el pedido. Para restaurarlo a 'fuente de corriente', retire la placa posterior y mueva
las dos conexiones de la PCB terminal de la posición de 'sumidero' a la posición de 'fuente' tal como
se muestra en el Diagrama 7.
Nota: El terminal de conexión a tierra externa sólo debe utilizarse cuando las autoridades
locales permitan o requieran dicha conexión. Si es posible, para limitar la interferencia de
frecuencias radiofónicas, la caja de conexiones y el blindaje del cable deben conectarse a
tierra al panel de control (área segura) solamente para evitar bucles de tierra.

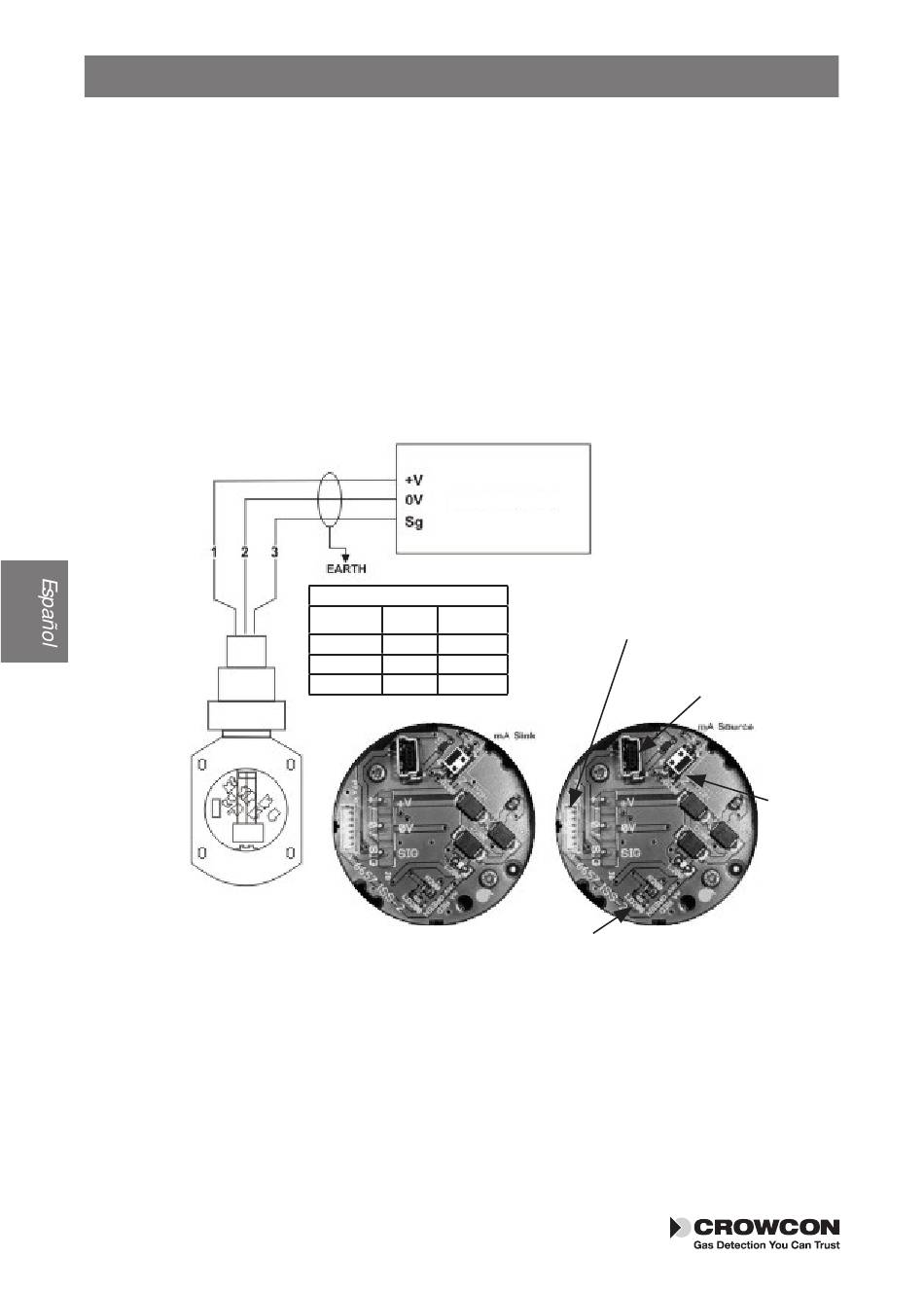

Diagrama 7: Ubicación del puente de sumidero/fuente
La señal de 4-20mA puede ponerse a corriente de 'sumidero' o 'fuente' utilizando las patillas y la
conexión de puente mostraba en el Diagrama 7. Ajuste a 'sumidero' de mA instalando la conexión de
puente en las patillas superior e izquierda, tal como se muestra en la fotografía de la izquierda. Ajuste a
'fuente' de mA instalando la conexión de puente en las patillas inferior y derecha, tal como se muestra
en la fotografía de la derecha. Los detectores IRmax se ajustarán a 'sumidero' de corriente a menos
que se especifique de otra manera al hacer el pedido.
Indicación LED: Hay instalado un LED en el PCB terminal para indicar el estado operativo de
la corriente. Consulte la Sección 6 para obtener más información.
82
Controlador
Cableado
Número Color Función
1 Rojo +V
2 Negro 0V
3 Verde Señal
Conector de la IR Display
Conector de kit de
comunicaciones de PC
LED de estado
Ajustes
del
puente
