1. Einleitung

‘



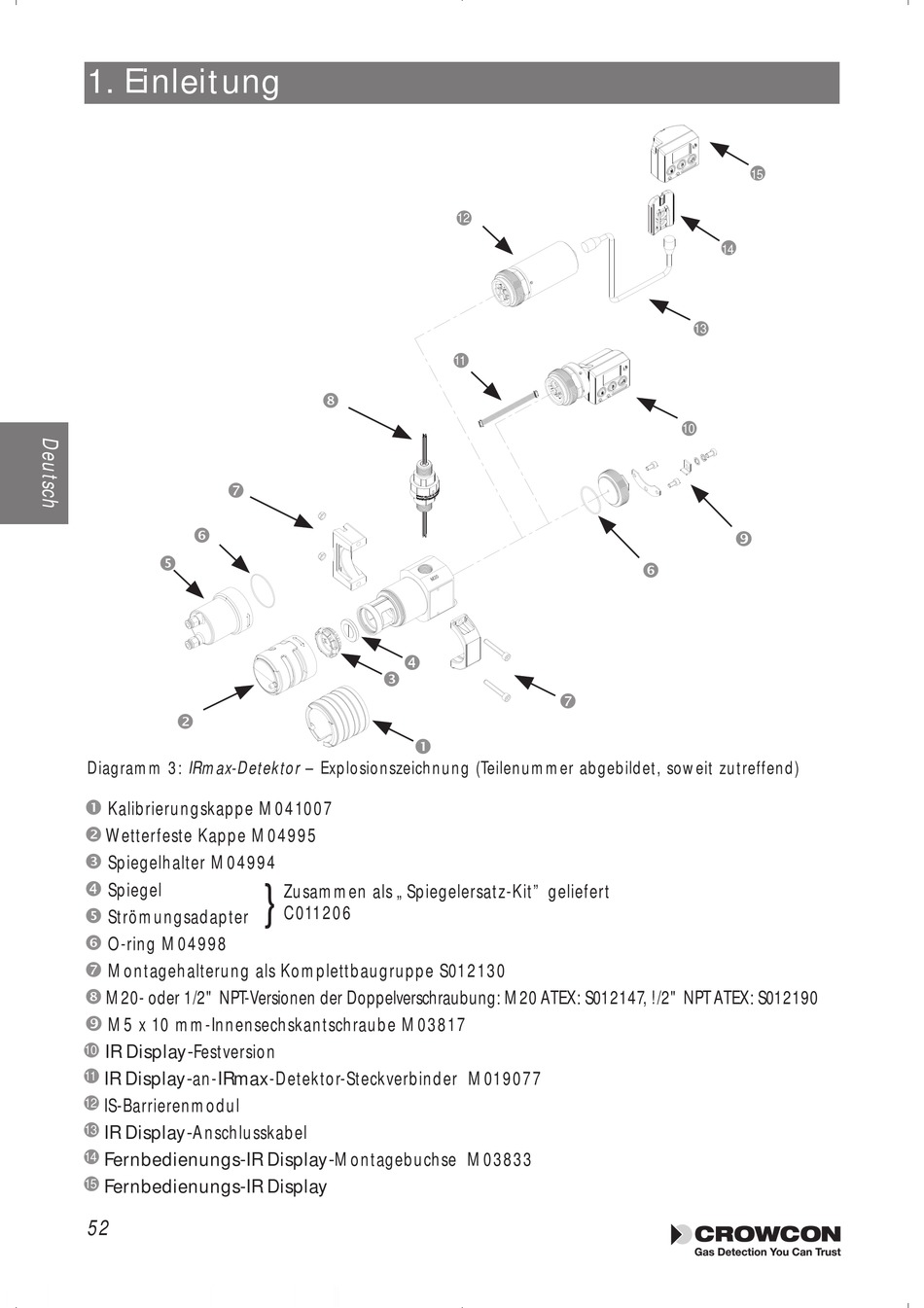

Diagramm 3: IRmax-Detektor – Explosionszeichnung (Teilenummer abgebildet, soweit zutreffend)
Œ
Kalibrierungskappe M041007

Wetterfeste Kappe M04995
Ž
Spiegelhalter M04994

Spiegel

Strömungsadapter
‘
O-ring M04998

Montagehalterung als Komplettbaugruppe S012130
“
M20- oder 1/2" NPT-Versionen der Doppelverschraubung: M20 ATEX: S012147 , !/2" NPT ATEX: S012190
”
M5 x 10 mm-Innensechskantschraube M03817
IR Display-Festversion
10
IR Display-an-IRmax-Detektor-Steckverbinder M019077
11
IS-Barrierenmodul
12
IR Display-Anschlusskabel
13
Fernbedienungs-IR Display-Montagebuchse M03833
14
Fernbedienungs-IR Display
15
52
“

Ž
Œ
}
Zusammen als „Spiegelersatz-Kit" geliefert
C011206
12
11

15
14
13
10
”
‘
