2. Installation
2.6 Raccordements et paramètres
Tous les raccordements décrits se rapportent au bornier monté sur le corps principal du raccord de
détecteur IRmax. Les bornes du circuit imprimé de raccord de détecteur IRmax sont marquées «
+ », « sig » et « 0 V ». La polarité adéquate doit être observée lors du raccordement du détecteur
IRmax à l'équipement de commande.
Le détecteur IRmax est réglé en usine comme étant un dispositif à « écoulement de courant », sauf
spécification contraire à la commande. Pour réinitialiser la « source de courant », retirer la retour
écrou et déplacer les deux liaisons du circuit imprimé de borne de la position « d'écoulement » à
la position de « source », comme indiqué sur la Figure 7.
Remarque : La borne de terre extérieure est utilisée uniquement lorsque les autorités
locales permettent ou nécessitent un raccordement de ce type. Lorsque cela est possible,
dans le but de limiter les interférences de fréquence radio, le boîtier de jonction et
l'armure de câble doivent être mis à la terre uniquement au panneau de commande (zone
sûre) afin d'éviter les circuits de terre.

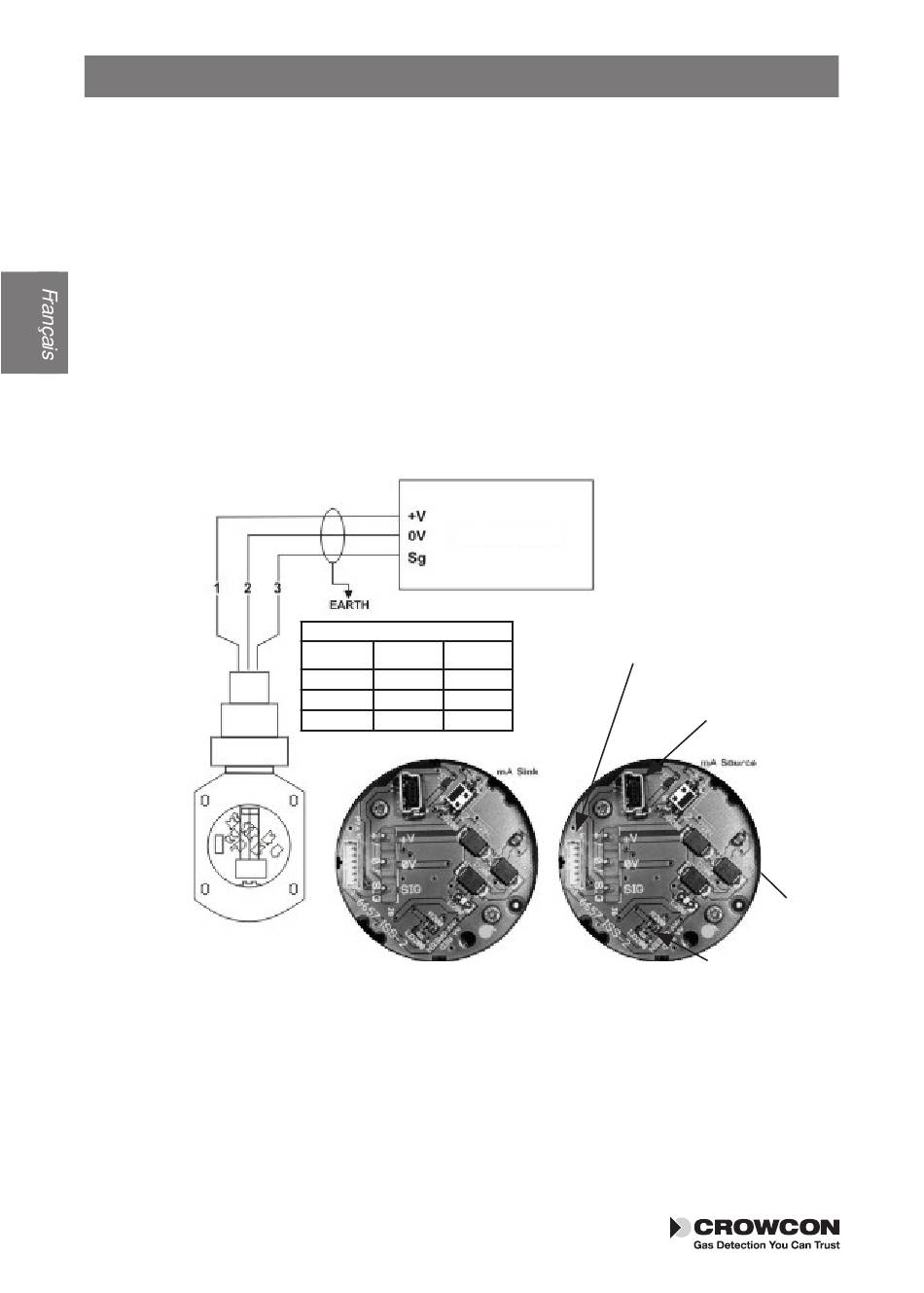

Figure 7: Emplacement de bretelle d'écoulement/de source
Le signal 4-20 mA peut être défini sur « écoulement » ou « source » de courant au moyen
des broches et de la liaison de bretelle indiquées dans la Figure 7. Définir sur « écoulement »
mA en posant la liaison de bretelle sur les broches en haut et à gauche, comme indiqué sur la
photographie de gauche. Régler sur « Source » mA en posant la liaison de bretelle sur les broches
en bas et à droite, comme indiqué sur la photographie de droite. Les détecteurs IRmax seront
définis sur « écoulement de courant », sauf spécification contraire à la commande.
Indication par DEL : Une DEL est montée sur le circuit imprimé à bornes pour indiquer
l'état de fonctionnement actuel. Se reporter à la Section 6 pour plus d'informations.
34
Contrôleur
Câblage
Numéro Couleur Fonction
1
Rouge
+V
2
Noir
0V
3
Vert
Signal
Connecteur de
l'affichage IR Display
Connecteur du kit de
communications PC
DEL d'état
Paramètres
de bretelle
