2. Installation

2.6 Verbindungen und Einstellungen

Alle beschriebenen Verbindungen beziehen sich auf den Anschlussblock, der im Hauptgehäuse des
IRmax-Detektor-Steckverbinders montiert ist. Die Anschlüsse der IRmax-Detektor-Steckverbinder-
Leiterplatte sind mit „+" , „sig" und „0 V" gekennzeichnet. Beim Anschluss des IRmax-Detektors an die
Steueranlage muss auf die korrekte Polarität geachtet werden.
Der IRmax-Detektor ist werkseitig als „stromziehendes" Gerät eingestellt, wenn dies bei der Bestellung
nicht anderweitig angegeben wird. Um den IRmax-Detektor wieder auf „Stromquelle" zurückzustellen,
entfernen Sie die Rückplatte und setzen die beiden Verbindungsleiter an der Anschlussleiterplatte von
der Position „Sink" (Senke) auf „Source" (Quelle), wie in Diagramm 7 dargestellt.
Hinweis: Der externe Masseanschluss darf nur dort benutzt werden, wo lokale Behörden eine
derartige Verbindung zulassen oder verlangen. Soweit möglich müssen Hilfsverteilerkasten
und Kabelmantel zur Vermeidung von Hochfrequenzstörungen an der Steuerkonsole
(sicherer Bereich) geerdet werden, um Erdfehlerschleifen zu verhindern.

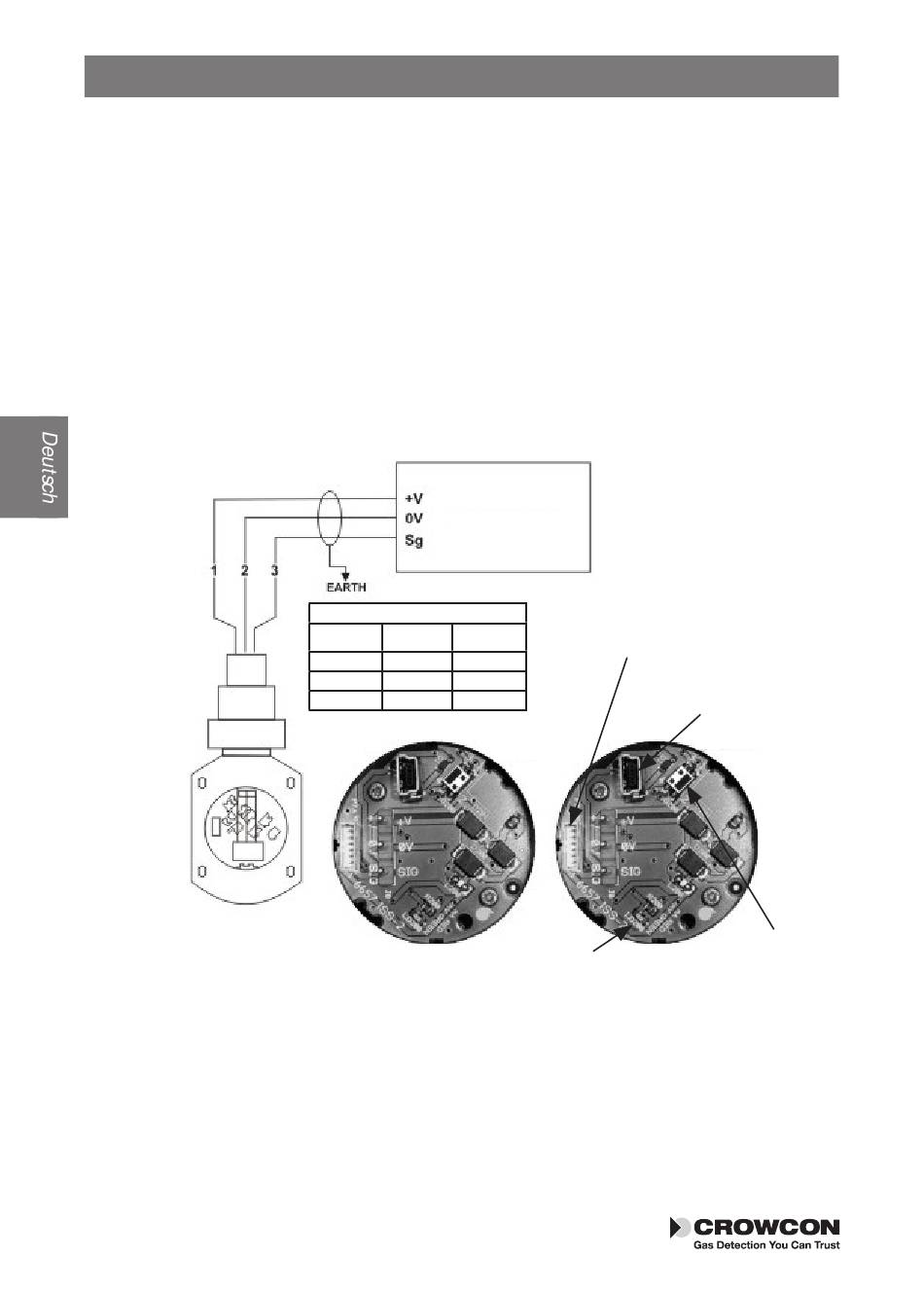

Diagramm 7: Lage der Senke-/Quelle-Verbindungsleiter
Das 4-20 mA-Signal kann mit den in Diagramm 7 abgebildeten Stiften und Verbindungsleitern auf
Strom-„Senke" oder -„Quelle" eingestellt werden. Stellen Sie das Signal auf mA-„Senke" ein, indem
der Verbindungsleiter oben und die linken Stifte wie auf dem linken Foto gezeigt angeschlossen werden.
Stellen Sie das Signal auf mA-„Quelle" ein, indem der Verbindungsleiter unten und die rechten Stifte
wie auf dem rechten Foto gezeigt angeschlossen werden. IRmax-Detektoren sind auf Strom-„Senke"
eingestellt, wenn dies nicht bei Bestellung anderweitig angegeben wird.
LED-Anzeige: In die Anschlussleiterplatte ist eine LED eingebaut, um den aktuellen
Betriebszustand anzuzeigen. Weitere Informationen siehe Abschnitt 6 auf Seite 64.
58
Steuergerät
Verdrahtung
Nummer Farbe Funktion
1 Rot +V
2 Schwarz 0V
3 Grün Signal
Stecker für das IR Display
Stecker für das
PC-Kommunikationskit
mA Senke
Status-LED
mA Quelle
Verbindungsleiter-
einstellungen
