2. Instalação
2.6 Conexões e configurações
Todas as conexões descritas possuem referência ao bloco terminal montado no corpo principal do
conector do detector IRmax. Os terminais no conector do detector IRmax da PCI estão marcados
com '+', 'sig' e '0 V'. Verifique a polaridade correta ao conectar o detector IRmax ao equipamento
de controle.
O detector IRmax está configurado por fábrica como um dispositivo 'dreno de corrente', a menos que
seja especificado de outra forma no momento da encomenda. Para redefinir como 'fonte de corrente',
remova a placa traseira e mova as duas conexões no terminal da PCI da posição 'dreno' para a 'fonte',
conforme mostrado no Diagrama 7.
Observação: O terminal de aterramento externo somente deve ser usado quando as
autoridades locais permitirem ou solicitarem este tipo de conexão. Quando possível, para
limitar a interferência de frequência de rádio, a caixa de derivação auxiliar e a blindagem
de cabo devem ser aterradas no painel de controle (área segura) somente para evitar loop
de terra.

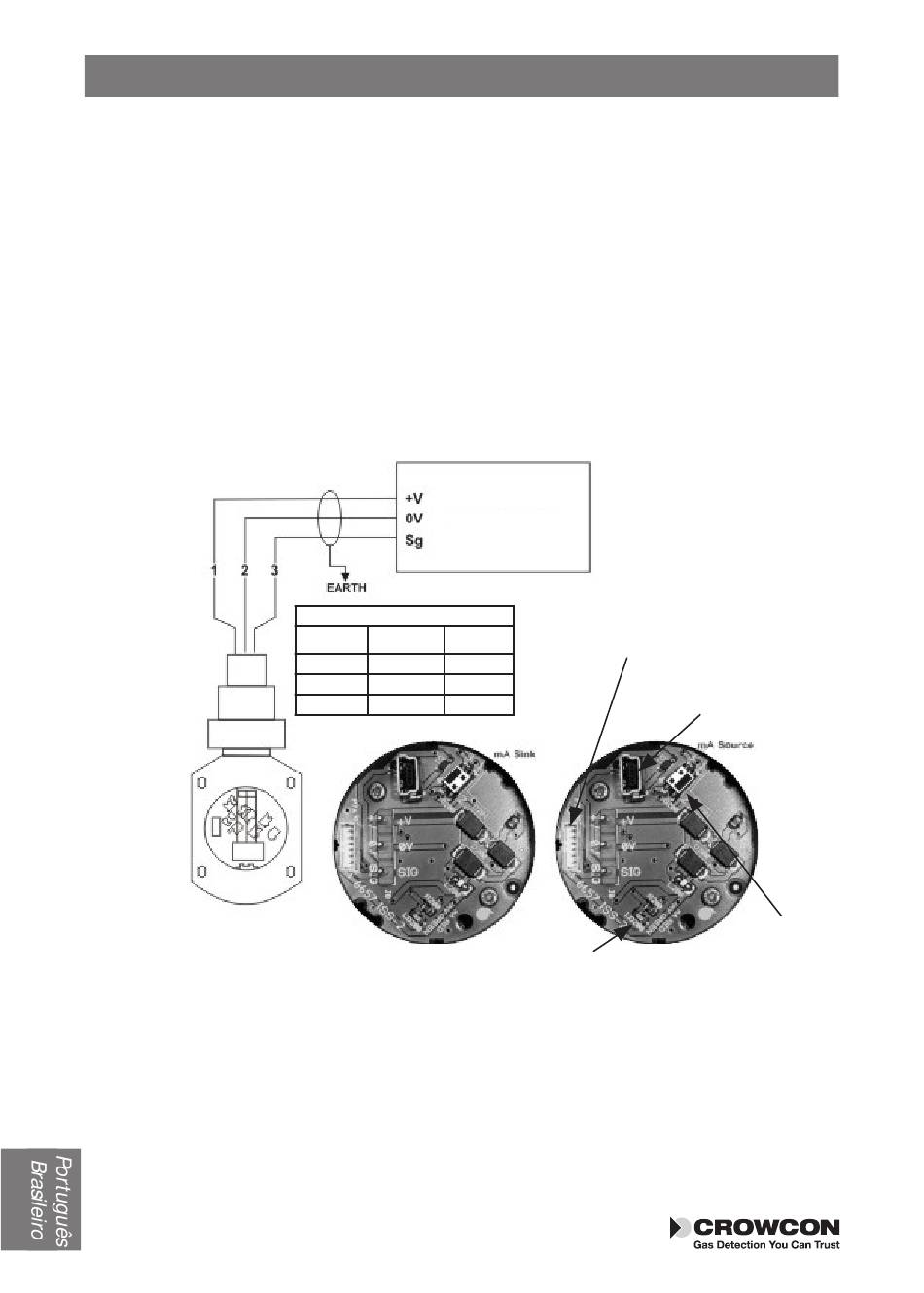

Diagrama 7: Localidade de conector de dreno/fonte
O sinal 4-20 mA pode ser definido como corrente 'Dreno' ou 'Fonte' com o uso dos pinos e do
conector mostrado no Diagrama 7 Configure como mA 'Dreno' ajustando o conector no lado dos
pinos superiores e esquerdos conforme demonstrado na imagem à esquerda. Configure como mA
'Fonte' ajustando o conector no lado dos pinos inferiores e direitos, conforme demonstrado na imagem
à direita. Os detectores IRmax estarão definidos como corrente 'Dreno' a não ser que tenha sido
especificado ao contrário no momento da encomenda.
Indicação LED: Uma LED está incluída no terminal da PCI para indicar o status de operação
atual. Consulte a Seção 6 na página 184 para obter mais informações.
178
Controlador
Cabeamento
Número Cor Função
1 Vermelho +V
2 Preto 0V
3 Verde Sinal
Conector do IR Display
Conector do kit de
comunicações com PC
LED de status
Configurações
de conector
