1. Wprowadzenie

‘



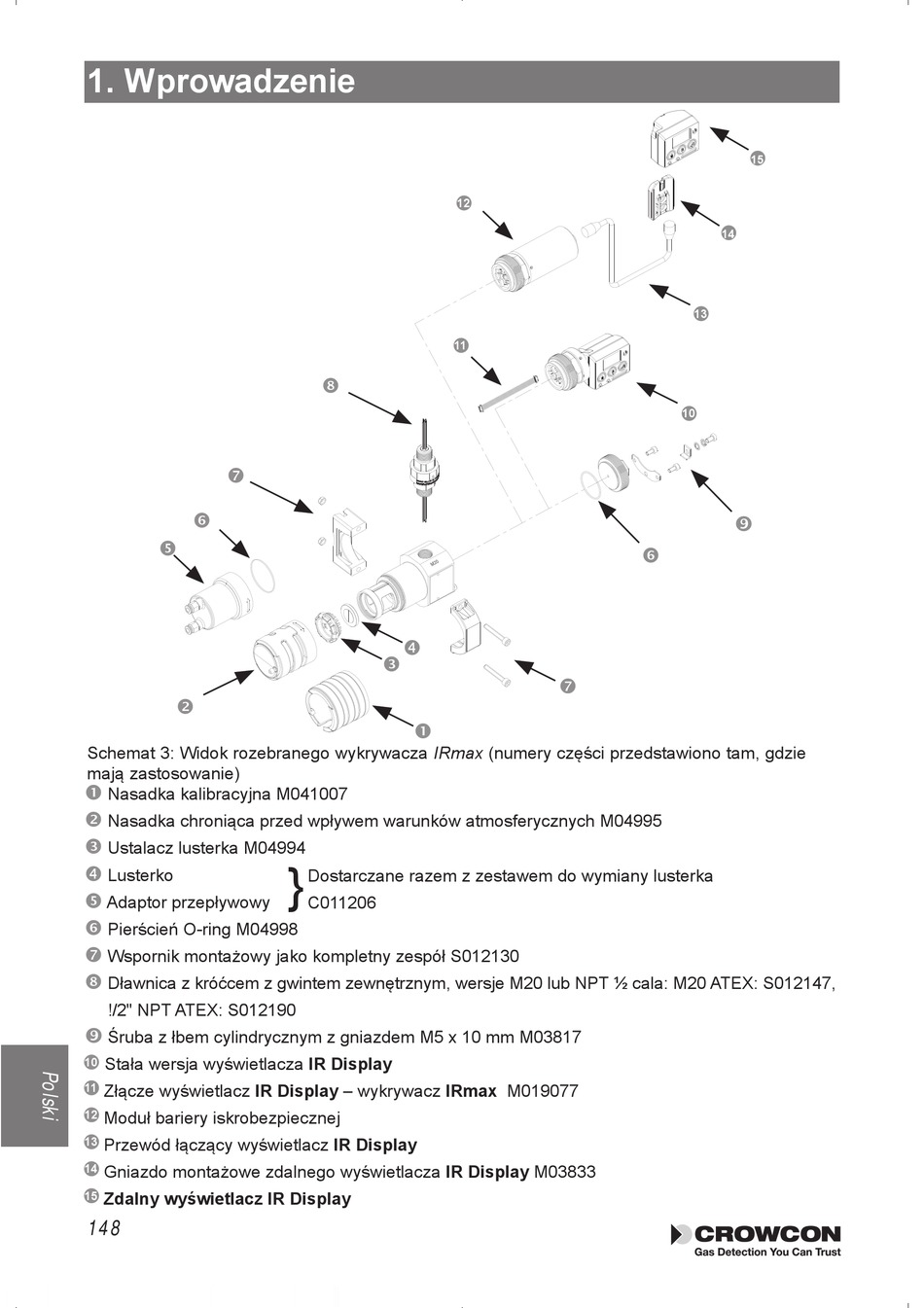

Schemat 3: Widok rozebranego wykrywacza IRmax (numery części przedstawiono tam, gdzie
mają zastosowanie)
Œ
Nasadka kalibracyjna M041007

Nasadka chroniąca przed wpływem warunków atmosferycznych M04995
Ž
Ustalacz lusterka M04994

Lusterko

Adaptor przepływowy
‘
Pierścień O-ring M04998

Wspornik montażowy jako kompletny zespół S012130
“
Dławnica z króćcem z gwintem zewnętrznym, wersje M20 lub NPT ½ cala: M20 ATEX: S012147,
!/2" NPT ATEX: S012190
”
Śruba z łbem cylindrycznym z gniazdem M5 x 10 mm M03817
Stała wersja wyświetlacza IR Display
10
Złącze wyświetlacz IR Display – wykrywacz IRmax M019077
11
12 Moduł bariery iskrobezpiecznej
Przewód łączący wyświetlacz IR Display
13
Gniazdo montażowe zdalnego wyświetlacza IR Display M03833
14
Zdalny wyświetlacz IR Display
15
148
12
11
“

Ž
Œ
}
Dostarczane razem z zestawem do wymiany lusterka
C011206
14
13
10
‘

15
”
