7. Configurazione Modbus RS485

7.2 Topologia di collegamento

Le due topologie di collegamento comunemente usate sono a stella e a bus lineare.

7.2.1 Collegamento a stella

Nella topologia a stella, tutti i rilevatori sono collegati a un nodo centrale, normalmente rappresentato
dal quadro di comando. Nessun cavo deve avere più di 5 anime in quanto tutti i collegamenti dei segnali
da 4-20mA fanno direttamente capo al quadro di comando.
I segnali RS485 A e B possono essere collegati insieme nel punto a stella. Il bus deve essere terminato
nel punto a stella con un'unica resistenza di terminazione da 110 ohm.
La lunghezza di ciascun raggio della stella non deve essere maggiore a 750 metri.

7.2.2 Collegamento a bus lineare

Nella topologia a bus tutti i rilevatori IRmax sono collegati secondo una disposizione lineare,
normalmente con il quadro di comando ad un'estremità. Una situazione classica è rappresentata
dall'installazione a tunnel, con i rilevatori IRmax installati a intervalli regolari (vedere Schema 9 sotto).
Per collegare l'installazione occorre montare due resistenze di terminazione da 110 ohm alle due
estremità fisiche del bus.
Poiché i segnali da 4-20mA non possono essere condivisi, occorre installare un conduttore aggiuntivo
per ciascun nodo intermedio. Se non viene utilizzato nessuno dei segnali da 4-20mA, questa
installazione richiede solo quattro conduttori.

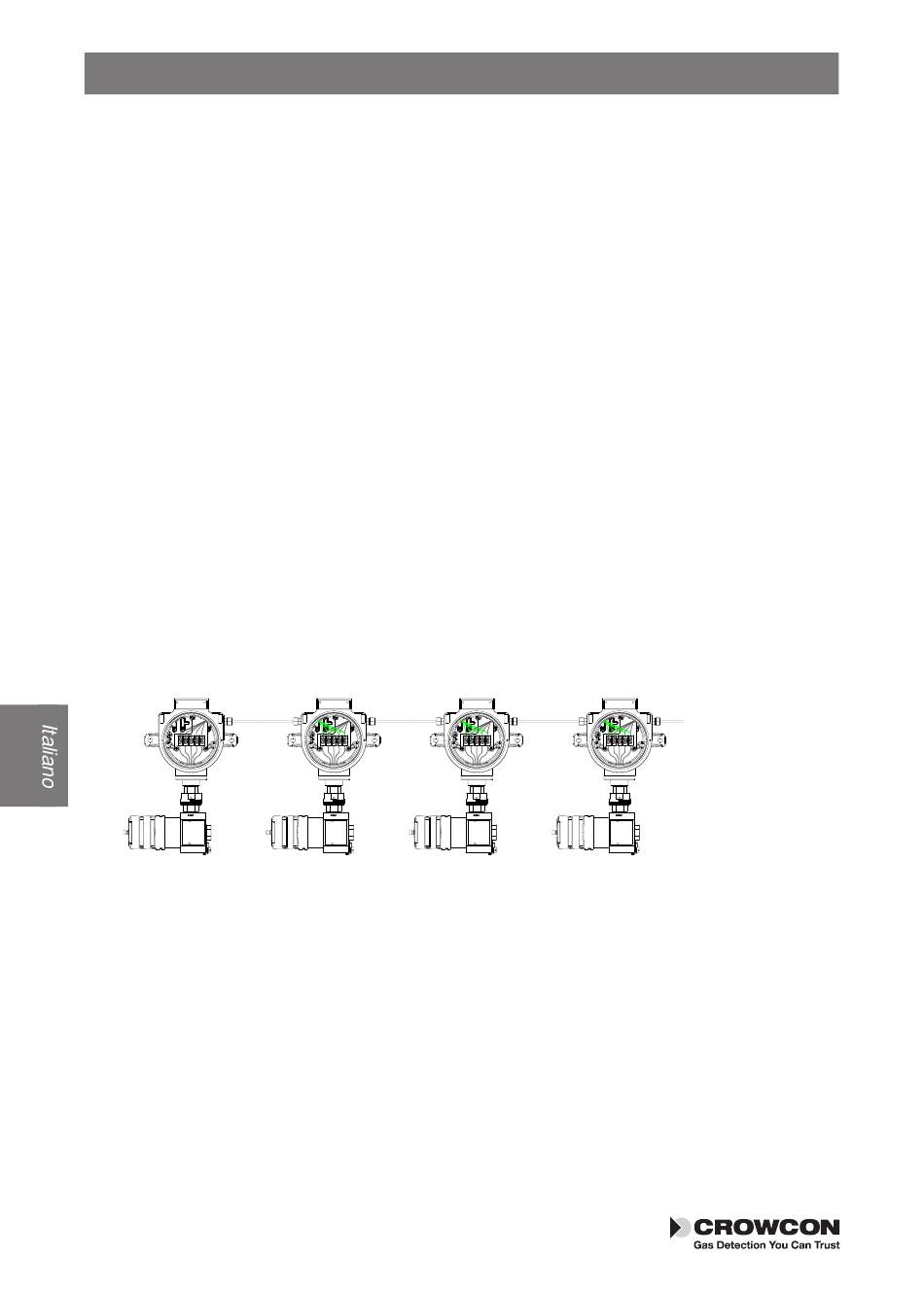

Schema 9
114
SCHEMA COLLEGAMENTO BUS LINEARE
AL QUADRO DI
COMANDO
