1. Introduction

‘



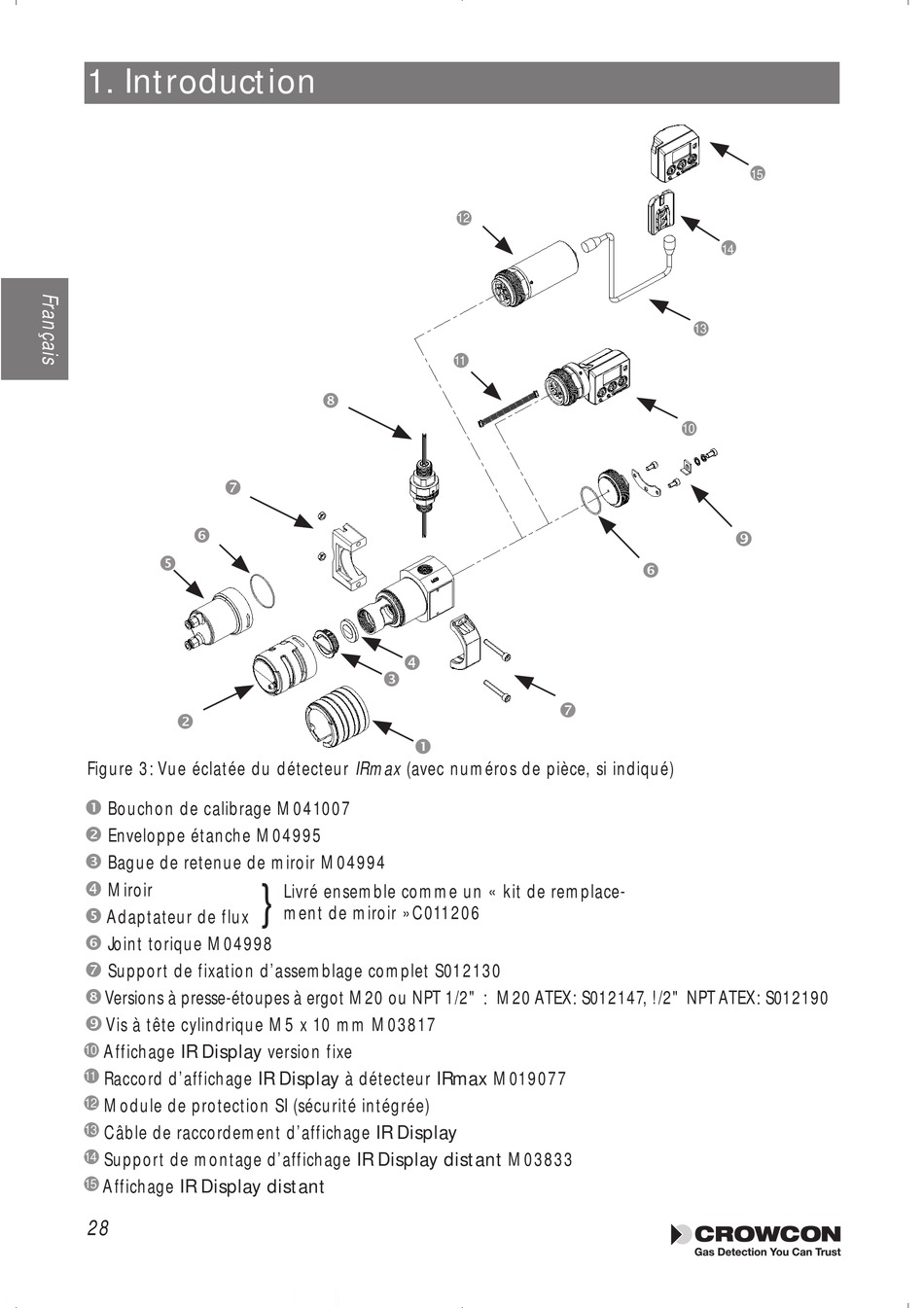

Figure 3: Vue éclatée du détecteur IRmax (avec numéros de pièce, si indiqué)
Œ
Bouchon de calibrage M041007

Enveloppe étanche M04995
Ž
Bague de retenue de miroir M04994

Miroir

Adaptateur de flux
‘
Joint torique M04998

Support de fixation d'assemblage complet S012130
“
Versions à presse-étoupes à ergot M20 ou NPT 1/2" : M20 ATEX: S012147, !/2" NPT ATEX: S012190
”
Vis à tête cylindrique M5 x 10 mm M03817
Affichage IR Display version fixe
10
Raccord d'affichage IR Display à détecteur IRmax M019077
11
Module de protection SI (sécurité intégrée)
12
Câble de raccordement d'affichage IR Display
13
Support de montage d'affichage IR Display distant M03833
14
Affichage IR Display distant
15
28
“

Ž
Œ
}
Livré ensemble comme un « kit de remplace-
ment de miroir »C011206
12
11

15
14
13
10
”
‘
