1.1 Générales
La configuration de chaque détecteur IRmax est identifiée par une étiquette apposée sur le corps
principal de l'appareil. Lors de tout contact avec Crowcon en vue d'obtenir des conseils ou des
pièces de rechange, veiller à indiquer le nom du produit, le numéro de pièce et le numéro de série.
1.2 Description du produit
Le détecteur IRmax se compose d'un corps principal en acier inoxydable 316, d'une enveloppe
étanche antistatique recouvrant les éléments optiques et d'un ensemble avec chambre de mesure
du gaz et éléments électroniques. Il est également possible d'installer un module d'affichage IR
Display. Les instructions du montage de l'affichage IR Display sont indiquées dans le manuel de
l'afficheur IR Display (M07061).
Un presse-étoupes à ergot de raccordement en option peut être fourni pour permettre la fixation
du détecteur IRmax directement sur un boîtier de jonction auxiliaire doté d'entrées de câble M20
ou NPT ½" .
57 hors
60.5
tout
Toutes les dimensions sont exprimées en millimètres.

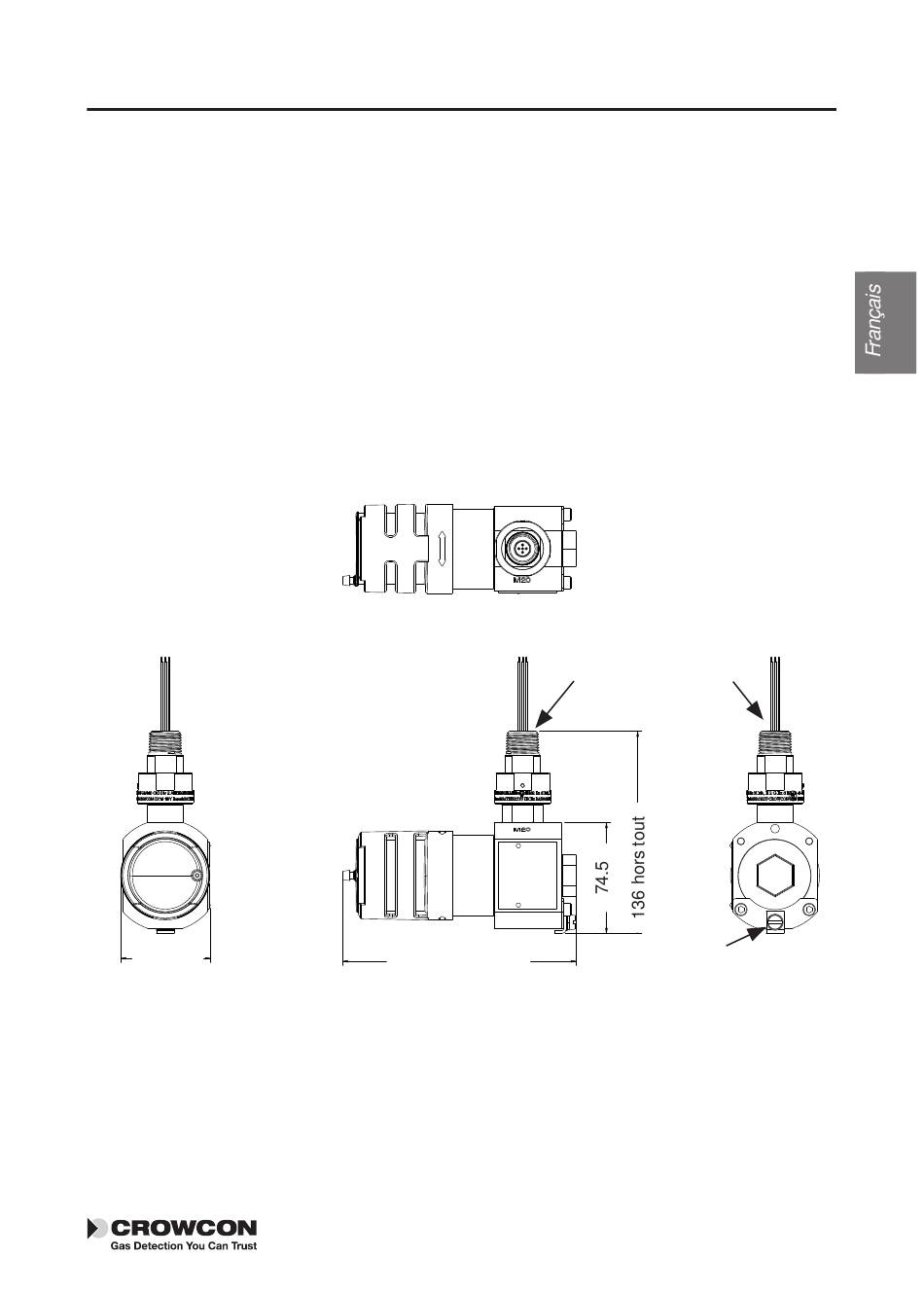

Figure 2: Plan coté détecteur IRmax
Remarque : le corps du détecteur IRmax est fourni avec deux entrées de câble, l'une
de type M20 et l'autre NPT 1/2". L'entrée de câble non spécifiée à la commande d'un
détecteur IRmax sera rendue étanche à l'aide d'un obturateur certifié. Le détecteur IRmax
doit être installé avec les deux entrées de câble rendues étanches : l'une au moyen d'un
presse-étoupes de câble et l'autre à l'aide d'un obturateur certifié.
Presse-étoupes
de câble M20 ou
NPT 1/2"
158 hors tout
157.5

1. Introduction

Presse-étoupes à ergot
en option
Borne
de terre
extérieure
(terre)
27
