7. Configuração do Modbus RS485

7.2 Topologias de cabeamento

As duas topologias comuns de cabeamento em uso são a conexão estrela e o barramento linear.
7.2.1 Conexão estrela
Em uma topologia conectada por estrela, todos os detectores IRmax estão conectados por fios em um
ponto central, que geralmente é o painel de controle. Nenhum dos cabos são requeridos a ter mais de
5 núcleos e todas as conexões de sinal 4-20 mA são direcionadas diretamente para o painel de controle.
Os sinais RS485 A e B podem então ser conectados todos juntos em um ponto de estrela. O barramento
pode então ser encerrado no ponto de estrela com um único resistor de terminação de 110 ohm.
O comprimento de cada braço da estrela não pode exceder 750 metros.
7.2.2 Conexão de barramento linear
IEm uma topologia conectada por barramento, todos os detectores IRmax estão cabeados por fio a
um ajuste linear, geralmente com o painel de controle em uma extremidade. Uma situação clássica
seria uma instalação de túnel, com os detectores IRmax instalados em intervalos regulares (consulte
o Diagrama 9 abaixo).
Para fazer as ligações da instalação, devem ser montados dois resistores de terminação de 110 ohm: um
em cada extremidade física do barramento.
Como os sinais 4-20mA não podem ser compartilhados, um condutor adicional é necessário em cada
salto de cabeamento. Se nenhum dos sinais 4-20 mA estão sendo usados, somente quatro condutores
serão necessários.

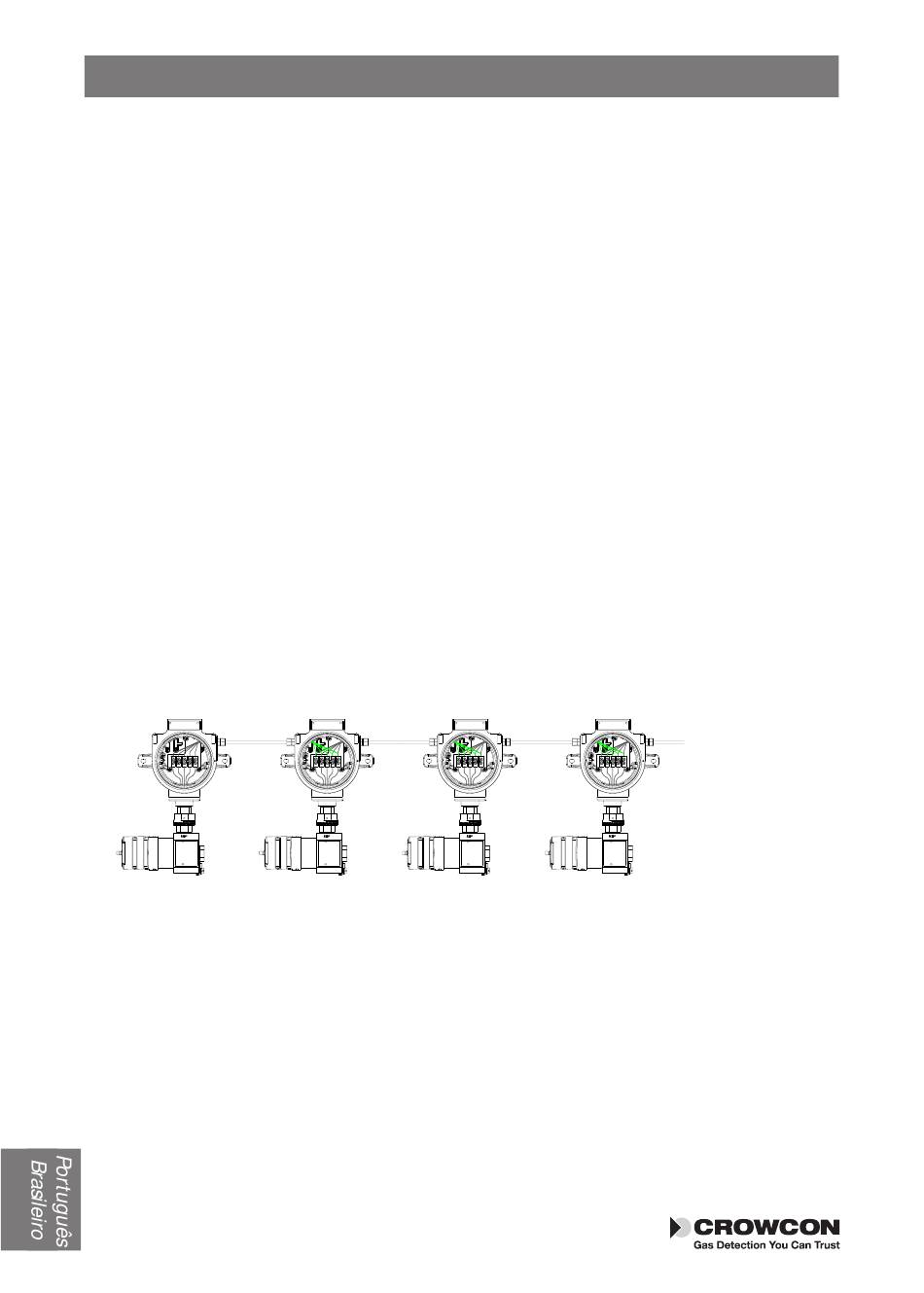

DIAGRAMA DE CONEXÃO DE BARRAMENTO LINEAR
Diagrama 9
186
PARA O PAINEL
DE CONTROLE
