2. Installation

2.2 Montage

Le détecteur IRmax peut être monté de trois façons :
1. Au moyen du support de fixation en option (Crowcon), avec raccord de câble direct
(utilisation avec 4-20 mA uniquement).
2. À l'aide d'un presse-étoupes à ergot en option pour raccorder un boîtier de jonction certifié Exe
ou Exd existant. Crowcon offre un presse-étoupe à ergot approprié comme pièce supplémentaire
en option (voir 3 ci-dessous)
3. Au moyen du boîtier de jonction et d'un presse-étoupes à ergot Crowcon en option.
La liste des pièces en option est indiquée à la section 5 de la page 39.
Le détecteur IRmax doit être installé dans un emplacement désigné, le cylindre du capteur en
position horizontale à +/- 15° (l'orientation est illustrée sur la Figure 2, en page 27). Ceci permet
de veiller à ce que de la poussière ou de l'eau ne s'accumulent pas sur les composants optiques.
2.3 Câblage direct vers le détecteur IRmax
Cette option convient uniquement à un fonctionnement 4-20 mA. Un Crowcon support de fixation
est nécessaire pour fixer le détecteur à un mur ou un tuyau de 2" (50 mm).

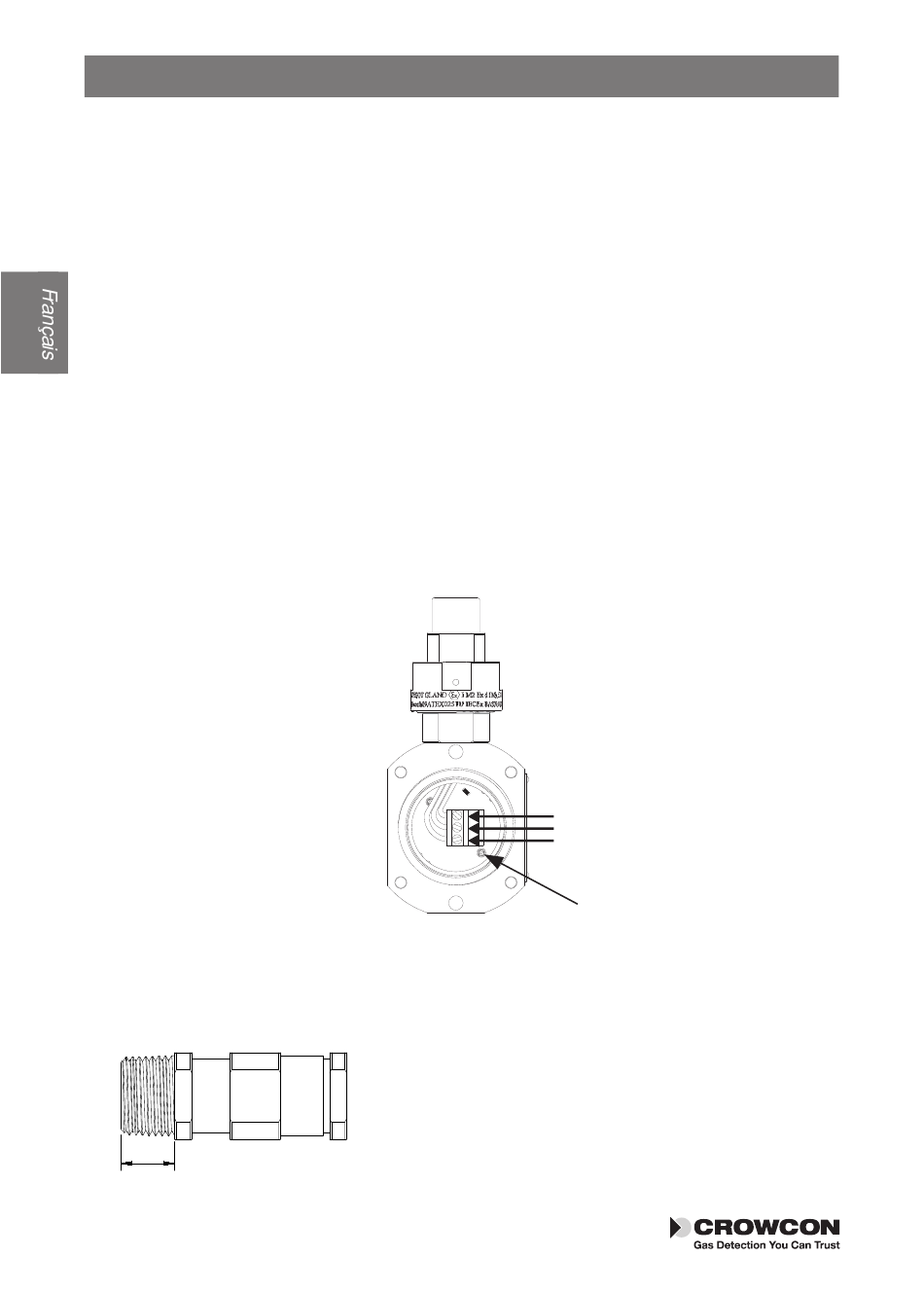

Figure 4: Connexions de câble sur site sur l'IRmax
Raccorder les câbles au moyen d'un presse-étoupes certifié, par l'entrée de câble choisie sur le corps
du détecteur IRmax (M20 ou NPT 1/2"). Crowcon recommande d'installer les presse-étoupes de
câbles orientés vers le bas.
15mm MAX
30
Signal
0 V (masse)
+V (24V IRmax)
DEL d'état
Veiller à utiliser des presse-étoupes de câbles associés
à la certification Exd appropriée et s'assurer que la
longueur de filetage ne dépasse pas la longueur
spécifiée dans la figure (gauche).
