2.2 Montage

De IRmax detector kan op drie manieren gemonteerd worden:
1. Met de Crowcon montagebeugel met een directe veldkabelaansluiting (uitsluitend 4-20mA
bedrijf).
2. Met een ringpakking voor aansluiting op een bestaan junction box met Exe- of Exc-certificering.
Crowcon levert een geschikte pakkingring als optionele extra accessoire (zie 3 hieronder)
3. Met de optionele extra junction box en ringpakking van Crowcon.
Optionele onderdelen staan in hoofdstuk 5 op pagina 135.
De IRmax detector dient op de gewenste locatie geïnstalleerd te worden met de sensorkop +/- 15°
horizontaal (oriëntatie staat op Afbeelding 2 op pagina 123). Zo kan er geen vuil of water op de
optische componenten ophopen.

2.3 Bekabeling rechtstreeks naar de IRmax detector

Deze optie is alleen geschikt bij een werking van 4-20mA. Er is een Crowcon montagebeugel nodig
om de detector op een muur of pijp van 50 mm te bevestigen..

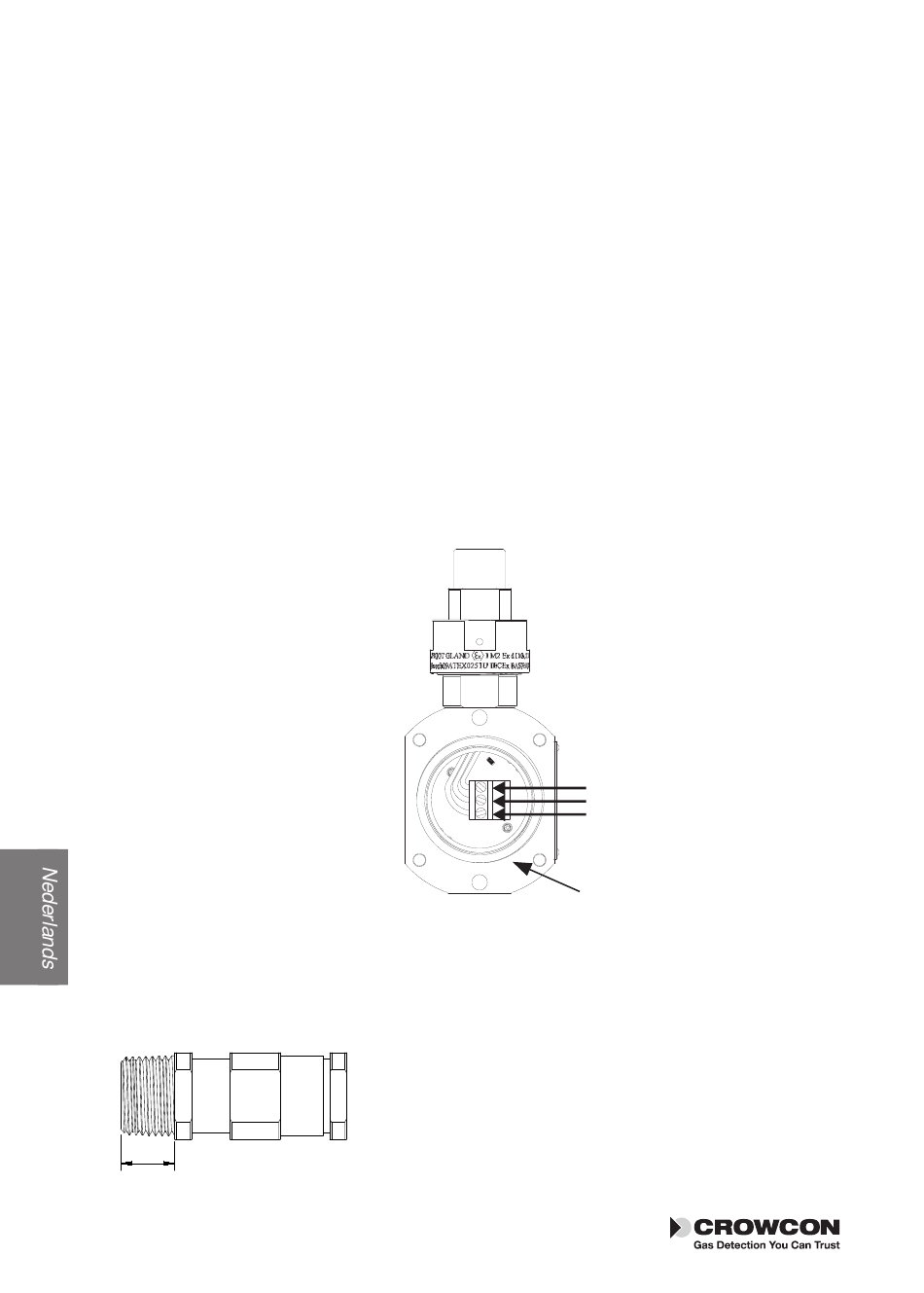

Afbeelding 4: Veldkabelverbindingen op de IRmax
Sluit veldkabels op de behuizing van de IRmax detector aan met een gecertificeerde wartel via de
gekozen kabelingang (M20 of 1/2" NPT). Crowcon beveelt aan dat de kabelwartel naar beneden
wijzend geïnstalleerd worden.
15mm MAX
126
Signal
0V (ground)
+V (24V IRmax)
Status-LED
Zorg ervoor dat er kabelpakkingen met de juiste Exd
certificering gebruikt worden en dat de draadlengte
niet langer is dan de in de afbeelding gespecificeerde
lengte (links).
