2. Instalación

2.2 Montaje

El detector IRmax puede montarse de tres formas:
1. Utilizando el soporte de montaje de Crowcon con la conexión de cable directa (funcionamiento
de 4-20 mA solamente).
2. Utilizando un pasacables de espiga opcional para conexión a una caja de conexiones certificada según
Exe o Exd. Crowcon suministra un pasacables de espiga adecuado como extra opcional (véase 3 a
continuación)
3. Utilizando la caja de conexiones auxiliar y pasacables de espiga opcionales de Crowcon.
Se detallan piezas opcionales en la Sección 5, página 87.
El detector IRmax debe instalarse en el lugar asignado con el tubo sensor en posición horizontal +/- 15°
(orientación mostrada en el Diagrama 2 de la página 75). Esto garantiza que no se acumule polvo o
agua en los componentes ópticos.

2.3 Cableado directo al detector IRmax

Esta opción es adecuada para funcionamiento de 4-20 mA solamente. Se requiere un soporte de
montaje de Crowcon para sujetar el detector a una pared o un tubo de 50 mm.

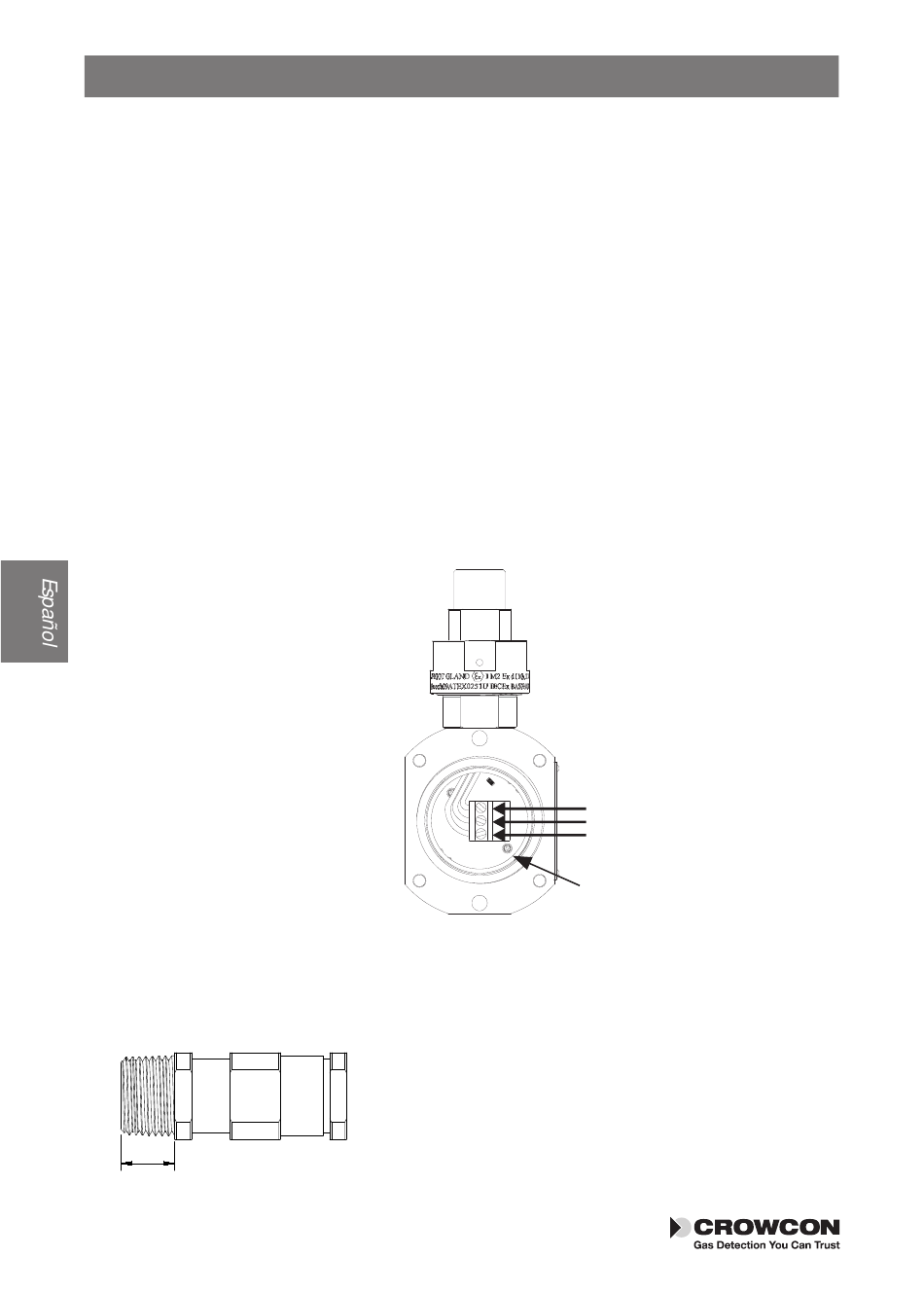

Diagrama 4: Conexiones de cable de campo en el IRmax
Conecte los cables utilizando un pasacables certificado a través de la entrada de cable escogida en el
cuerpo del detector IRmax (M20 o NPT de1/2"). Crowcon recomienda que los pasacables se instalen
apuntando hacia abajo.
15mm MAX
78
Señal
0V (tierra)
+V (IRmax de 24 V )
LED de estado
Asegúrese de que se utilicen pasacables con la
certificación Exd apropiada y que la longitud de la rosca
no exceda la longitud especificada en el diagrama (a la
izquierda).
