7. Konfiguracja RS485 Modbus

7.2 Topologia okablowania

Dwoma używanymi powszechnie topologiami są połączenie w układzie gwiazdy i magistrala liniowa.
7.2.1 Połączenie w układzie gwiazdy
W połączeniu w układzie gwiazdy wszystkie wykrywacze są połączone przewodami z punktem
centralnym, którym zwykle jest panel sterowania. Nie są wymagane kable z więcej niż 5 rdzeniami,
ponieważ wszystkie połączenia sygnałów 4 – 20 mA są wykonywane bezpośrednio do panelu
sterowania.
Wszystkie sygnały A i B RS485 można następnie połączyć w punkcie gwiazdy. Magistralę należy
następnie zakończyć w punkcie gwiazdy pojedynczym opornikiem zakończeniowym 110 omów.
Długość poszczególnych ramion gwiazdy nie może przekraczać 750 metrów.
7.2.2 Połączenie magistrali liniowej
W połączeniu z magistralą wszystkie wykrywacze IRmax są połączone przewodami w układzie
liniowym, zwykle z panelem sterowania na jednym końcu. Klasycznym przykładem jest instalacja
tunelowa, ze wszystkimi wykrywaczami IRmax instalowanymi w regularnych odstępach (patrz
Schemat 9 poniżej).
Aby wykonać okablowanie instalacji, należy zamontować dwa rezystory końcowe 110 omów na
każdym z fizycznych końców magistrali.
Ponieważ sygnały 4 – 20 mA nie mogą być współdzielone, na każdym hopie okablowania
wymagany jest dodatkowy przewodnik. Jeśli nie jest używany żaden z sygnałów 4 – 20 mA,
wymagane są tylko cztery przewodniki.

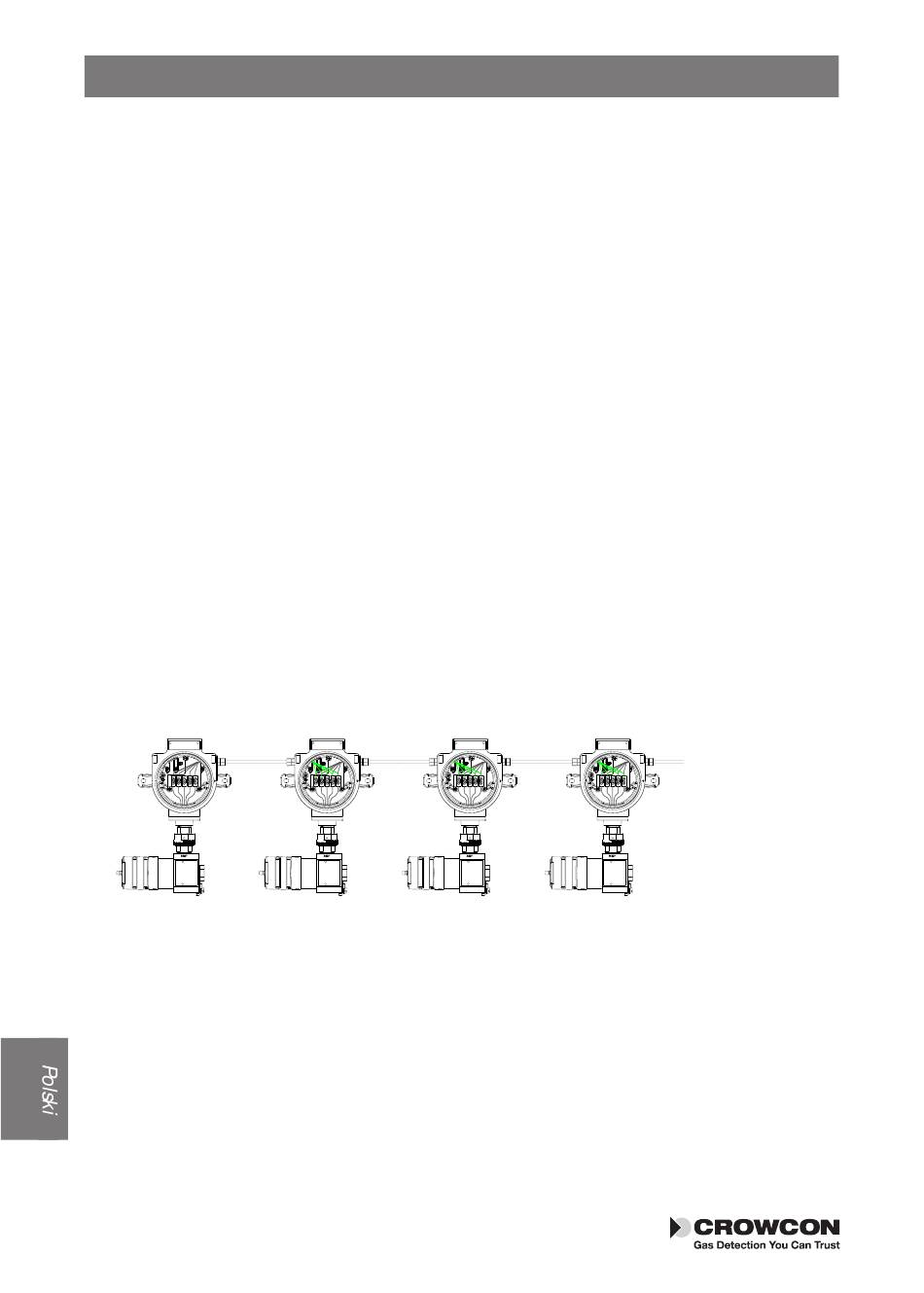

Schemat 9
162
RYSUNEK POŁĄCZEŃ MAGISTRALI LINIOWEJ
DO PANELU
STEROWANIA
