Einleitung; Allgemeines; Produktbeschreibung - Crowcon IRmax Installations-, Bedienungs- Und Wartungsanleitung

1.1 Allgemeines

Die Konfiguration jedes IRmax-Detektors wird durch ein Etikett angegeben, das am Hauptgehäuse
angebracht ist. Bitte geben Sie den Produktnamen, die Teilenummer und die Seriennummer an, wenn
Sie sich für Hilfestellung oder Ersatzteile an Crowcon wenden.

1.2 Produktbeschreibung

Der IRmax-Detektor besteht aus einem Gehäuse aus Edelstahl 316, einer antistatischen wetterfesten
Abdeckung über der Optik und einer Gasmessungskammer und einer Elektronikbaugruppe. Ein IR
Display-Modul kann ebenfalls enthalten sein. Anleitung für den Einbau des IR Display sind im IR
Display Handbuch (M07061) enthalten.
Es kann eine optionale Doppelverschraubung mit entweder M20- oder ½" NPT-Kabeleingang geliefert
werden, um den IRmax-Detektor direkt an Hilfsverteilerkasten mit entweder M20- oder ½" NPT-
Kabeleingängen anzuschließen.
57
60.5
insgesamt
Alle Abmessungen in Millimetern

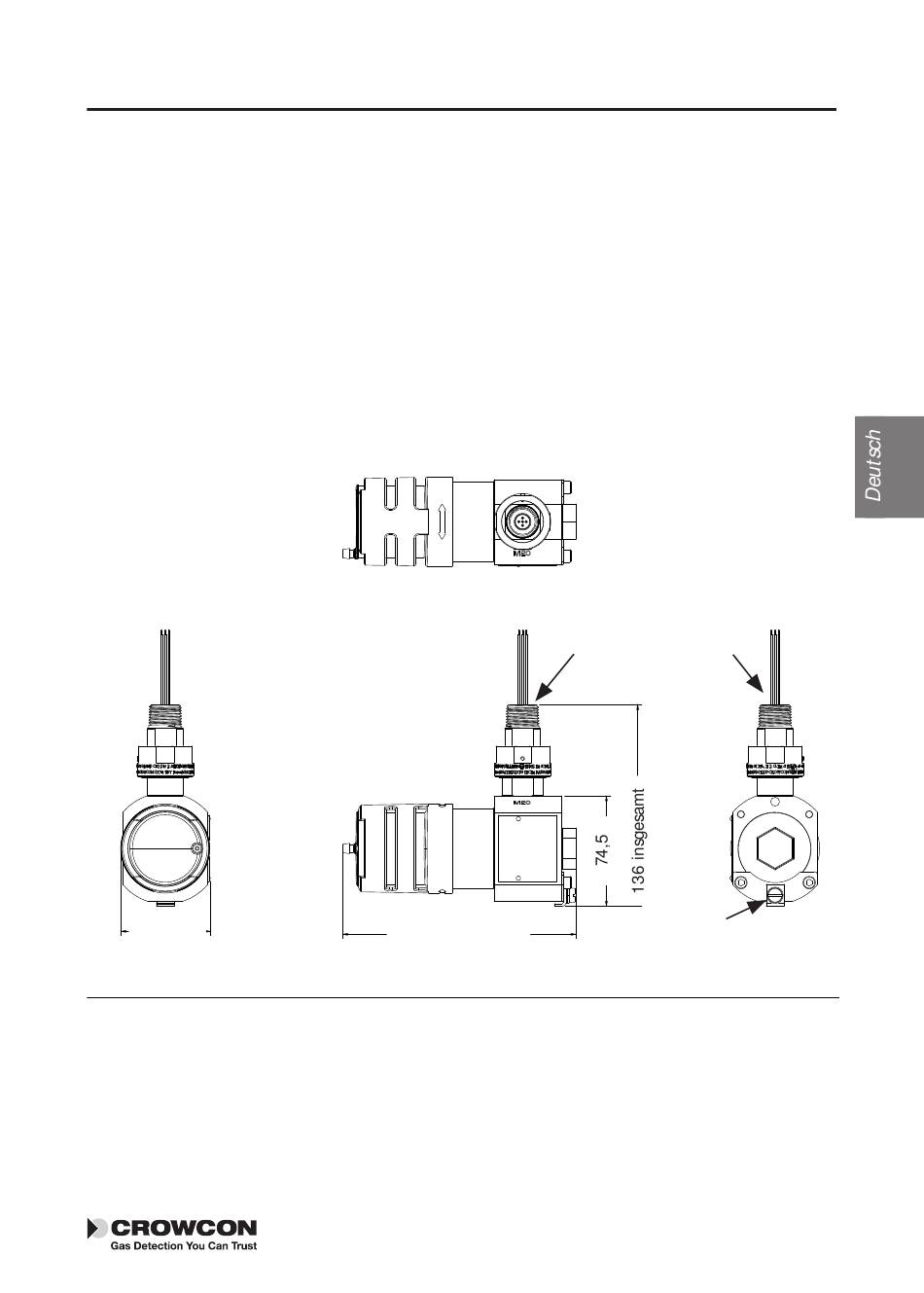

Diagramm 2: IRmax-Detektor – bemessene Ansicht
Hinweis: Das Gehäuse des IRmax-Detektors wird mit zwei Kabeleingängen geliefert – einem
M20- und einem 1/2" NPT-Eingang. Der bei der Bestellung eines IRmax-Detektors nicht
angegebene Kabeleingang wird mit Hilfe eines zertifizierten Stopfens versiegelt. Beim
Einbau des IRmax-Detektors müssen beide Kabeleingänge versiegelt sein: der eine mit einer
Kabelverschraubung, der andere mit einem zertifizierten Stopfen.
M20- oder 1/2" NPT-
Kabelverschraubung
158 insgesamt
157.5

1. Einleitung

Optionale
Doppelverschraubung
Externer
Masseanschluss
(ERDE)
51
