2. Installazione
d. Serrare i due fissaggi della staffa in modo che il rilevatore IRmax risulti saldamente bloccato
in posizione. Rimontare la copertura protettiva.
e. Dopo avere fissato il rilevatore IRmax, rimuovere il dado posteriore per accedere ai terminali
dei cavi.
f. Predisporre il cavo di campo. Crowcon raccomanda l'uso di un cavo con filo in acciaio
armato (SWA) da 1,5 mm
compatibili con i pressacavi certificati Exd. Montare un pressacavo idoneo certificato Exd,
fare passare i conduttori nel corpo del rilevatore IRmax e avvitare il pressacavo. Fissare il
pressacavo e controllare che l'armatura del cavo sia collegata a terra mediante il pressacavo
e il corpo del rilevatore IRmax. N.B.:non dimenticare di rimontare il dado posteriore dopo
aver installato il cavo.
2.4 Installazione con attacco e scatola di derivazione
ausiliaria
Questa opzione di montaggio è richiesta se il rilevatore IRmax deve essere collegato a una scatola di
derivazione ausiliaria preesistente certificata Exd o Exe.

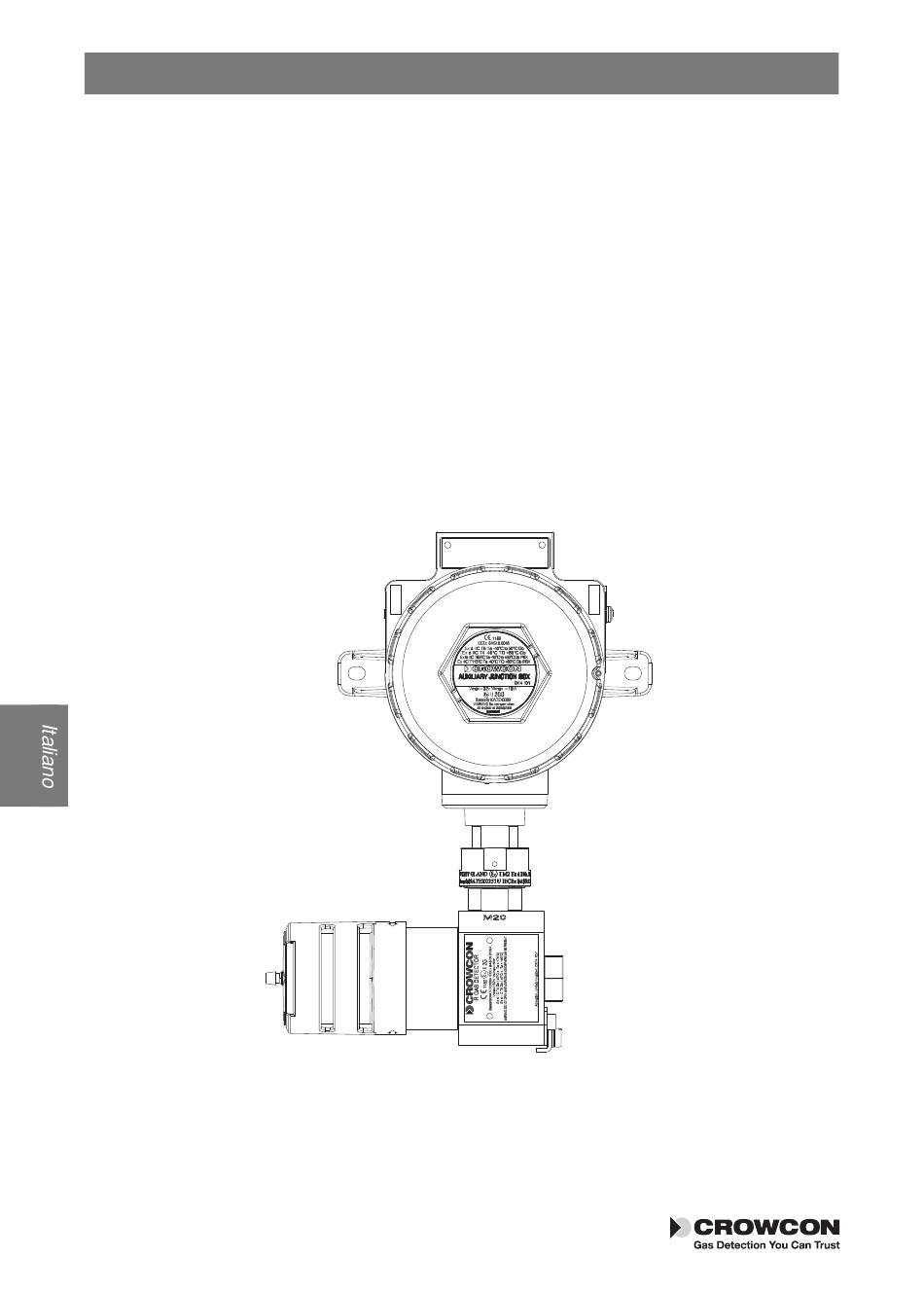

Schema 6: rilevatore IRmax collegato alla scatola di derivazione ausiliaria
104
2
è possibile utilizzare altri tipi di cavi a condizione che siano
