1. Introduzione

‘



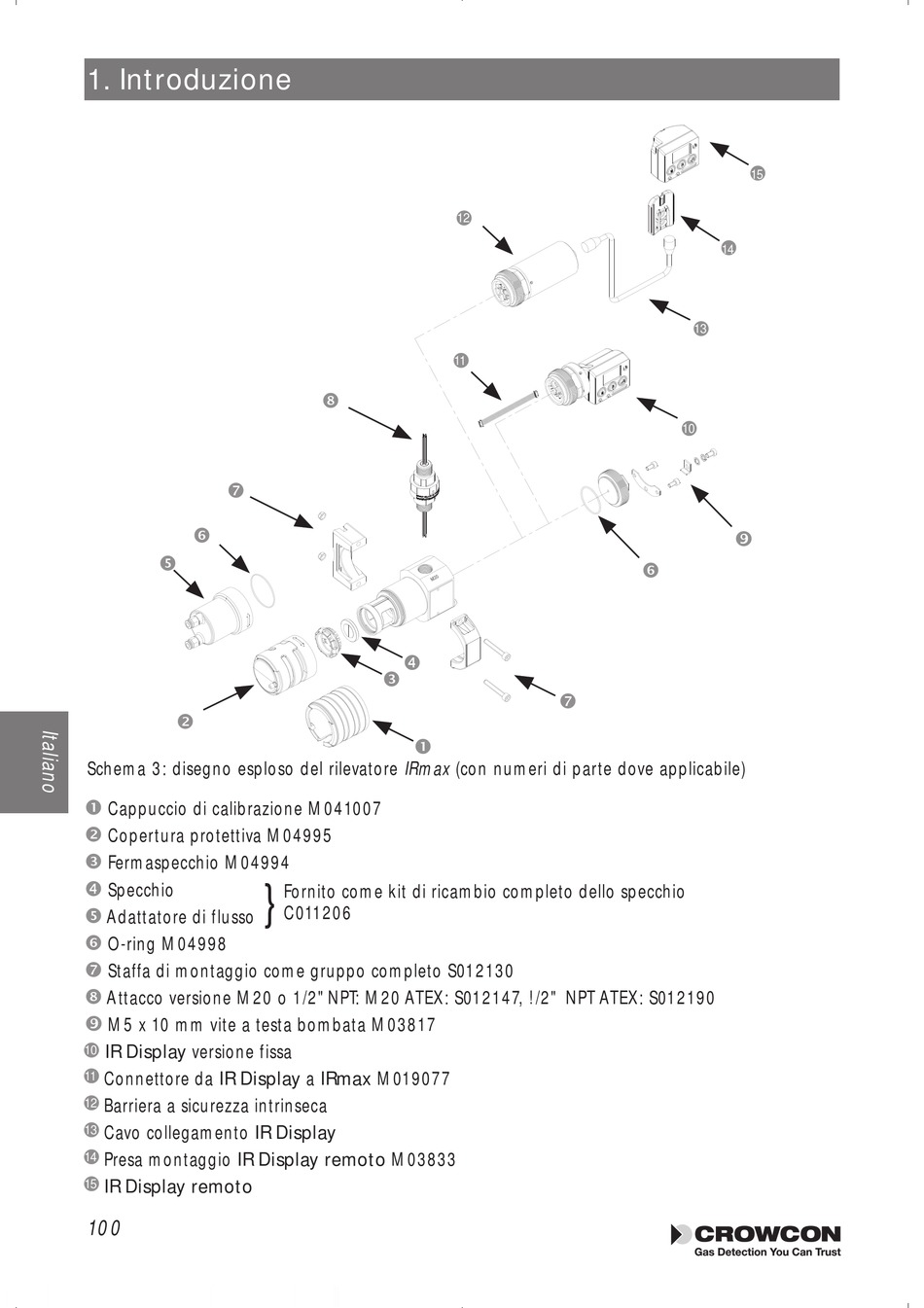

Schema 3: disegno esploso del rilevatore IRmax (con numeri di parte dove applicabile)
Œ
Cappuccio di calibrazione M041007

Copertura protettiva M04995
Ž
Fermaspecchio M04994

Specchio

Adattatore di flusso
‘
O-ring M04998

Staffa di montaggio come gruppo completo S012130
“
Attacco versione M20 o 1/2"NPT: M20 ATEX: S012147, !/2" NPT ATEX: S012190
”
M5 x 10 mm vite a testa bombata M03817
IR Display versione fissa
10
Connettore da IR Display a IRmax M019077
11
Barriera a sicurezza intrinseca
12
Cavo collegamento IR Display
13
Presa montaggio IR Display remoto M03833
14
IR Display remoto
15
100
“

Ž
Œ
}
Fornito come kit di ricambio completo dello specchio
C011206
