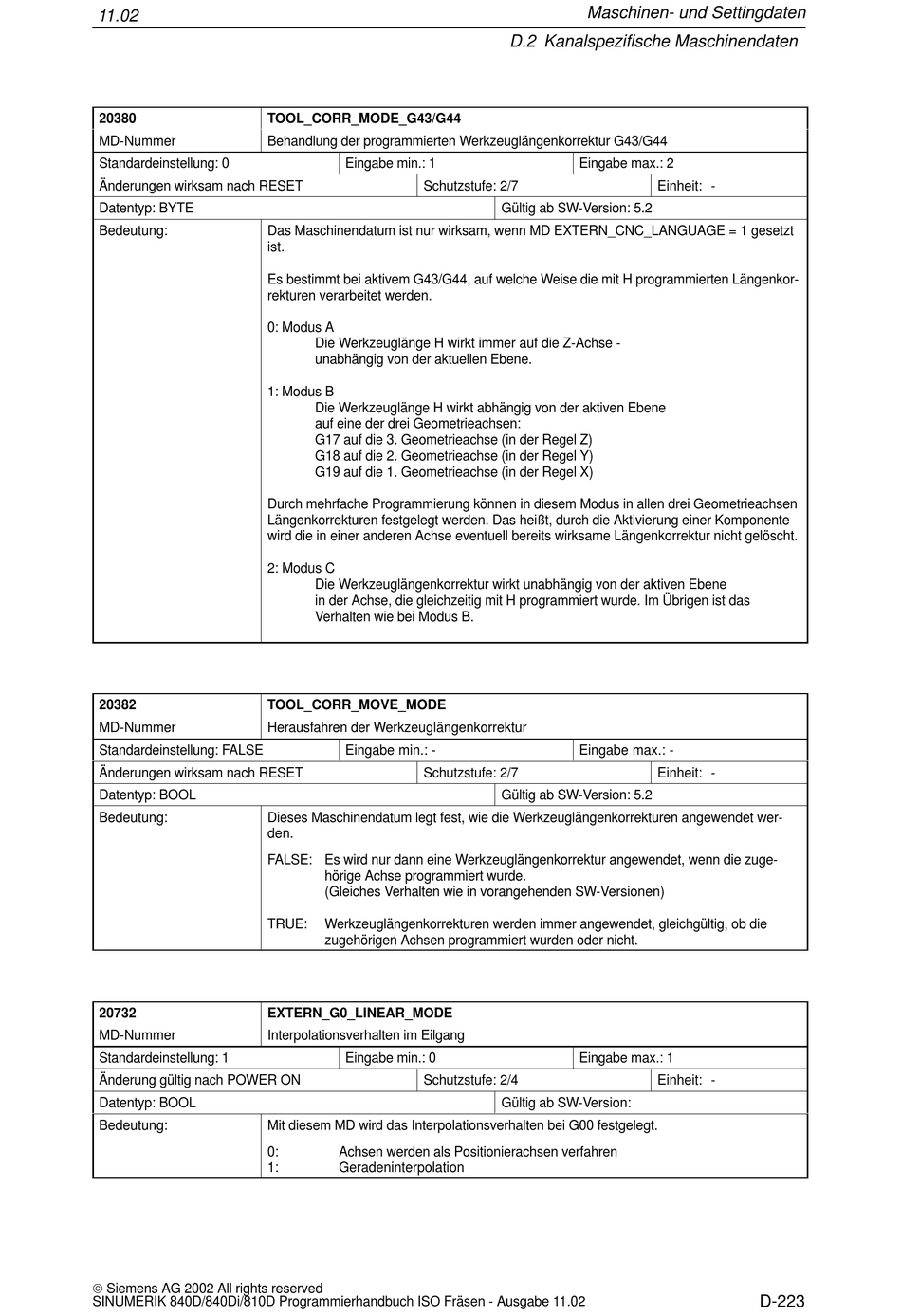

11.02
20380
MD-Nummer
Standardeinstellung: 0
Änderungen wirksam nach RESET
Datentyp: BYTE
Bedeutung:
20382
MD-Nummer
Standardeinstellung: FALSE
Änderungen wirksam nach RESET
Datentyp: BOOL
Bedeutung:
20732
MD-Nummer
Standardeinstellung: 1
Änderung gültig nach POWER ON
Datentyp: BOOL
Bedeutung:
 Siemens AG 2002 All rights reserved
SINUMERIK 840D/840Di/810D Programmierhandbuch ISO Fräsen - Ausgabe 11.02
TOOL_CORR_MODE_G43/G44
Behandlung der programmierten Werkzeuglängenkorrektur G43/G44
Eingabe min.: 1
Schutzstufe: 2/7
Das Maschinendatum ist nur wirksam, wenn MD EXTERN_CNC_LANGUAGE = 1 gesetzt
ist.
Es bestimmt bei aktivem G43/G44, auf welche Weise die mit H programmierten Längenkor-
rekturen verarbeitet werden.
0: Modus A
Die Werkzeuglänge H wirkt immer auf die Z-Achse -
unabhängig von der aktuellen Ebene.
1: Modus B
Die Werkzeuglänge H wirkt abhängig von der aktiven Ebene
auf eine der drei Geometrieachsen:
G17 auf die 3. Geometrieachse (in der Regel Z)
G18 auf die 2. Geometrieachse (in der Regel Y)
G19 auf die 1. Geometrieachse (in der Regel X)
Durch mehrfache Programmierung können in diesem Modus in allen drei Geometrieachsen
Längenkorrekturen festgelegt werden. Das heißt, durch die Aktivierung einer Komponente
wird die in einer anderen Achse eventuell bereits wirksame Längenkorrektur nicht gelöscht.
2: Modus C
Die Werkzeuglängenkorrektur wirkt unabhängig von der aktiven Ebene
in der Achse, die gleichzeitig mit H programmiert wurde. Im Übrigen ist das
Verhalten wie bei Modus B.
TOOL_CORR_MOVE_MODE
Herausfahren der Werkzeuglängenkorrektur
Eingabe min.: -
Schutzstufe: 2/7
Dieses Maschinendatum legt fest, wie die Werkzeuglängenkorrekturen angewendet wer-
den.
FALSE: Es wird nur dann eine Werkzeuglängenkorrektur angewendet, wenn die zuge-
hörige Achse programmiert wurde.
(Gleiches Verhalten wie in vorangehenden SW-Versionen)
TRUE: Werkzeuglängenkorrekturen werden immer angewendet, gleichgültig, ob die
zugehörigen Achsen programmiert wurden oder nicht.
EXTERN_G0_LINEAR_MODE
Interpolationsverhalten im Eilgang
Eingabe min.: 0
Schutzstufe: 2/4
Mit diesem MD wird das Interpolationsverhalten bei G00 festgelegt.
0: Achsen werden als Positionierachsen verfahren
1: Geradeninterpolation
Maschinen- und Settingdaten
D.2 Kanalspezifische Maschinendaten
Eingabe max.: 2
Einheit: -
Gültig ab SW-Version: 5.2
Eingabe max.: -
Einheit: -
Gültig ab SW-Version: 5.2
Eingabe max.: 1
Einheit: -
Gültig ab SW-Version:
D-223
