Gebrauch im Oszilloskop-Betrieb

Benutzen der Triggerfunktion SELECT LINE

In dieser Funktion (Line Selection/Zeilenauswahl) kann das
ScopeMeter auf jede beliebige Zeile eines Vollbilds triggern.
Gehen Sie folgendermaßen vor, um eine Zeile auszuwählen:
1) Diese Menüpunkte sind gesperrt (dunkelgesteuert) für
Vollbildeinstellungen.
2) Dieser Menüpunkt ist gesperrt (dunkelgesteuert),
wenn die Option 4-FIELD SEQUENCE ausgeschaltet
ist (nicht markiert).

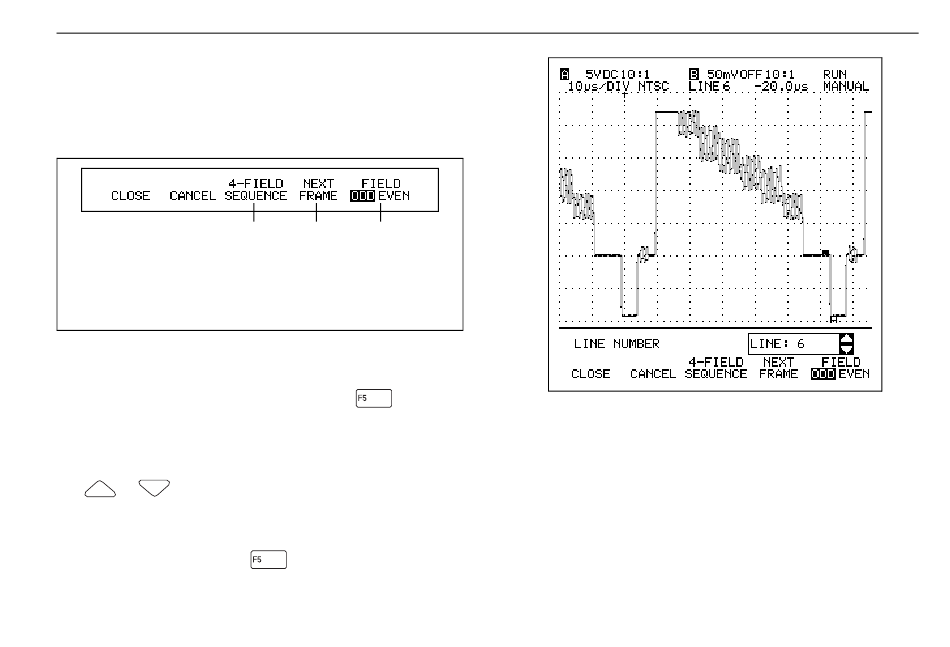

Abbildung 5-14. Das Menü SELECT LINE
1. Wenn Sie sich im Menü "TV-Trigger" befinden (siehe
Abbildung 5-12), drücken Sie die Taste
LINE), damit Sie ins Zeilenauswahl-Menü gelangen
(siehe Abbildung 5-14).
2. Benutzen Sie die Nach-oben- und Nach-unten-Tasten
, um die
auszuwählen.
3. Bei Halbbild-Videosystemen (Zeilensprungverfahren)
drücken Sie die Taste
zahlig/geradzahlig), um zwischen einer Zeile im Unge-
rade-Halbbild und der entsprechenden Zeile im
Gerade-Halbfeld zu wechseln. Der Wert des Zeilenzäh-
lers wird dementsprechend höher oder niedriger.
1) 1) 2) 1)
(SELECT
angezeigte Zeilennummer
(ODD/EVEN) (ungerad-
HINWEIS
Wenn Sie im Menü MORE TRIGGER die Option 'TV
system: non-interlaced' (TV-System: Vollbild) gewählt
haben, ist die Wahlmöglichkeit zwischen ODD und EVEN
FIELD (Ungerade- und Gerade-Halbbild) gesperrt (sie ist
auf der Anzeige ausgeblendet; siehe Abbildung 5-14).
