4 - 6 92B/96B/99B/105B Bedienungs-Handbuch

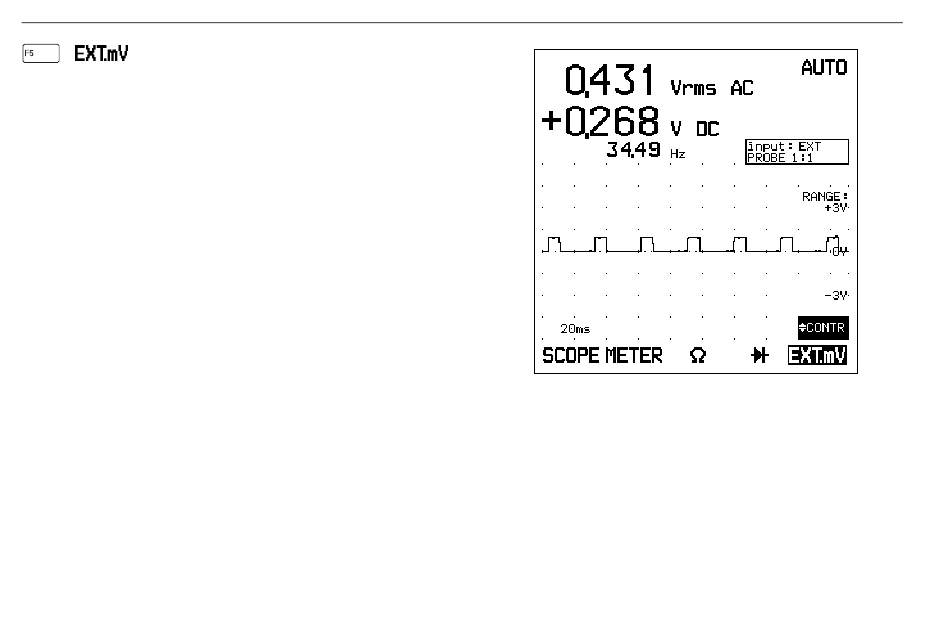

EXTerne Millivolt-Funktion. Mit dieser
Funktion lassen sich Signale, die den Eingängen mit der
roten und der schwarzen 4-mm-Bananenbuchse zugeführt
werden, messen. Die rote Bananenbuchse ist der Eingang
"high" (hoch), während die schwarze Buchse (COM) der
Eingang "low" (niedrig) ist. Als Bereiche stehen 300 mV
und 3 V zur Verfügung. Die Zeitbasisbereiche liegen
zwischen 1 µs und 100 ms/div.
Verwenden Sie diese Betriebsart für Niederspannungen
und mit den jeweiligen Zubehörteilen, die dem ScopeMeter
zur Verfügung stehen.
