5 - 14
•
Drücken Sie
, um das Triggermenü zu öffnen.

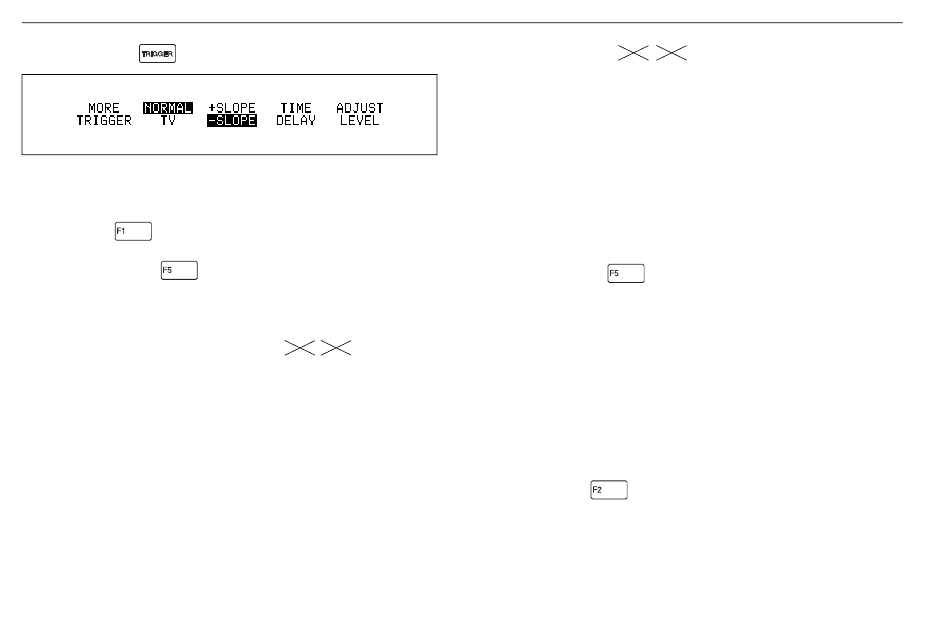

Abbildung 5-11. Triggermenü
Auswählen einer Triggerquelle
Drücken Sie
, um das "MORE TRIGGER"-Fenster zu
aktivieren, erhellen Sie anschließend TRIGGER SOURCE
und drücken Sie
, um das Listenfeld zu öffnen.
Wählen Sie eine der nachstehenden Triggerquellen:
INPUT A, INPUT B, EXTERN 2V (über einen externen
Trigger-eingang), EXTERN 0.2V (über einen externen
Trigger-eingang) oder GENERATOR
internen Signal-generator).
HINWEIS
Zur Triggerquellenauswahl können Sie auch das ent-
sprechende More-Fenster von INPUT A oder INPUT B
verwenden.
•
EXTERN 2V oder EXTERN 0.2V steht als Triggerquelle
zur Verfügung, wenn der Signalgenerator ausgeschaltet
ist. Sie können ein externes Triggersignal an der roten
4-mm-Bananenbuchse anlegen. Wählen Sie den geeig-
neten
TTL-kompatiblen
Triggerpegel (0,2 V oder 2 V).
92B 96B
(über einen
(Transistor-Transistor-Logik)
92B/96B/99B/105B
•
GENERATOR
92B 96B
Signalgenerator eingeschaltet wurde. Siehe Kapitel 6
für weitere Informationen.
HINWEIS
EXTERN und GENERATOR schleißen sich gegenseitig
aus; wird eine Funktion gewählt, schaltet sich die ander
aus
Einstellen des Schreibspuranfangs (Trace Start)
Erhellen Sie TRACE START im MORE TRIGGER-Menü
und drücken Sie
, um das Listenfeld zu öffnen.
Wenn "Wait for trigger" ausgewählt wird, benötigt das
ScopeMeter eine Triggerung, um eine Signalform auf der
Anzeige darstellen zu können.
Wenn "free run" gewählt wurde und während 100 ms kein
Triggerpunkt erkannt wird, übernimmt das ScopeMeter die
eigene Triggerung; die Schreibspur wird auf der Anzeige
dargestellt. Verwenden Sie diese Betriebsart für eine
kontinuierliche Anzeige einer Signalform.
Auswählen einer Triggerflanke
Drücken Sie
, während Sie sich im Triggermenü
befinden, um die Triggerung auf entweder eine positive
(+SLOPE) oder negative (-SLOPE) Flanke des gewählten
Eingangs einzustellen.
Bedienungs-Handbuch
wird nur angezeigt, wenn der
