Gebrauch im Oszilloskop-Betrieb
1. Zum Einschalten der Funktion für die 4-Teilbilder-Folge
drücken Sie im TV-Triggermenü die Taste
(4-FIELD SEQUENCE).
HINWEIS
Wenn Sie im Menü MORE TRIGGER die Option 'TV
system: non-interlaced' (TV-System: Vollbild) gewählt
haben, ist die Menü-Option 4-FIELD SEQUENCE gesperrt
(sie ist auf der Anzeige
Abbildung 5-14).
2. Drücken Sie im TV-Triggermenü die Taste
FRAME) (nächstes Vollbild), um die andere Phase zu
betrachten. Die 4-Teilbilder-Folgesteuerung 'fixiert' sich
gewissermaßen an die anderen Vollbilder, und läßt die
vorhergehenden außer Betracht.
HINWEIS
Diese Funktion steht nicht zur Verfügung (wird nicht auf der
Anzeige dargestellt),
SEQUENCE (F3) ausgeschaltet ist (nicht markiert; siehe
Abbildung 5-14).
ausgeblendet;
wenn die Option 4-FIELD
siehe
(NEXT

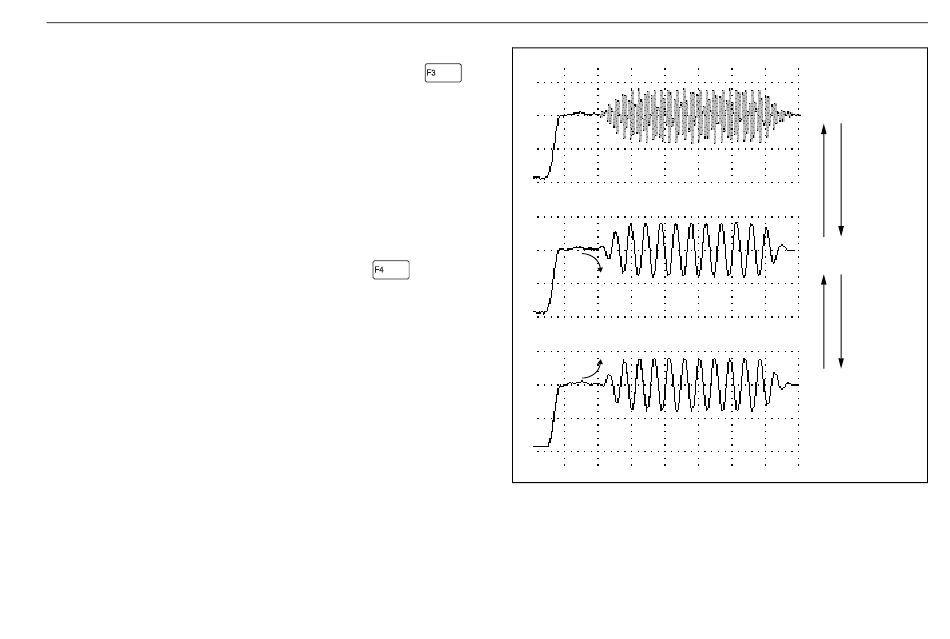

Abbildung 5-15. Messen eines Farbsynchronsignals mit
den Funktionen 4-FIELD SEQUENCE und NEXT FRAME.
5 - 21
OFF
4-FIELD
SEQUENCE
ON
NEXT
FRAME
