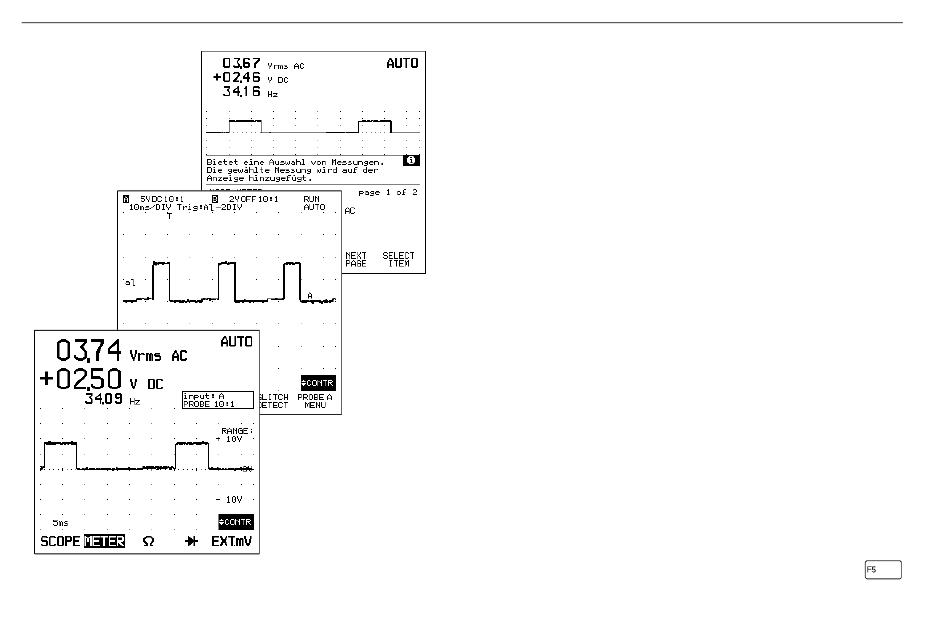

Abbildung 1-4. ScopeMeter-Anzeige
92B/96B/99B/105B

Ablesen gleichzeitiger Anzeigen

Hauptanzeigebereich: Zeigt die numerischen Meßwerte
in Verbindung mit einer Signalformanzeige über den
ganzen Bildschirm an.
Unterer Anzeigebereich:
die Funktionstasten aufrufbaren Wahlmöglichkeiten an und
gibt an, welche Wahlmöglichkeiten aktiv sind.

Ablesen einer Oszilloskop-Anzeige

Oberer Anzeigebereich:
die Art der Signalkopplung, den gewählten Tastkopf-Typ für
INPUT A und INPUT B, die Zeitskala, die Triggerquelle und
die Triggerflanke an. Der Bereich oben rechts gibt den
aktuellen Status des ScopeMeters an: AUTO, MANUAL,
RUN, HOLD, usw.
Hauptanzeigebereich: Zeigt die aktuellen oder gespei-
cherten Signalformen an (Oszilloskop-Betrieb).
Unterer Anzeigebereich:
die Funktionstasten aufrufbaren Wahlmöglichkeiten an und
gibt an, welche Wahlmöglichkeiten aktiv sind.

Ablesen einer Fenster-Anzeige

Wenn Sie eine Einstellung ändern, wird ein Teil des Haupt-
anzeigebereichs für ein Fenster benutzt. Dieses Fenster
zeigt Wahlmöglichkeiten an, die mit der entsprechenden
Funktionstaste aufgerufen werden können und aus denen
eine Auswahl getroffen werden kann, indem Sie
(SELECT ITEM) drücken. Der Signalformbereich wird in der
Höhe auf etwa 50% seiner Größe verdichtet und das Fen-
ster nimmt die untere Hälfte des Hauptanzeigebereichs ein.
Bedienungs-Handbuch
Zeigt das Menü mit den über
Zeigt den Spannungsbereich,
Zeigt das Menü mit den über
