Wartungsarbeiten, die der Benutzer durchführen kann

AUSWECHSELN DER SICHERUNGEN

Da das ScopeMeter durch elektronische Schaltungen
geschützt ist, sind keine Sicherungen erforderlich.

TASTKOPF-KALIBRIERUNG

Im folgenden werden die Gleichspannungs-Kalibrierung
(DC) und die Wechselspannungs-Justierung (AC) für die
Verwendung eines 10:1-Tastkopfs an INPUT A (roter Oszil-
loskop-Tastkopf) und an INPUT B (grauer Oszilloskop-
Tastkopf) beschrieben.
HINWEIS
Um die Spezifikationen einzuhalten, dürfen die 10:1-
Tastköpfe nur mit den Eingängen verwendet werden, für
die sie kalibriert wurden.

Kalibrierung des Tastkopfs an INPUT A

1. Verbinden Sie die BNC-Buchse für INPUT A mit der
roten Bananenbuchse GENERATOR OUT, siehe Abbil-
dung 8-2. Benutzen Sie den roten Oszilloskop-Tastkopf
und den roten Adapter für 4-mm-Bananenstecker.
2. Schalten Sie das ScopeMeter ein.
3. Drücken Sie die Taste
4. Drücken Sie die Taste
MENU"-Fenster zu öffnen.
.
, um das "PROBES

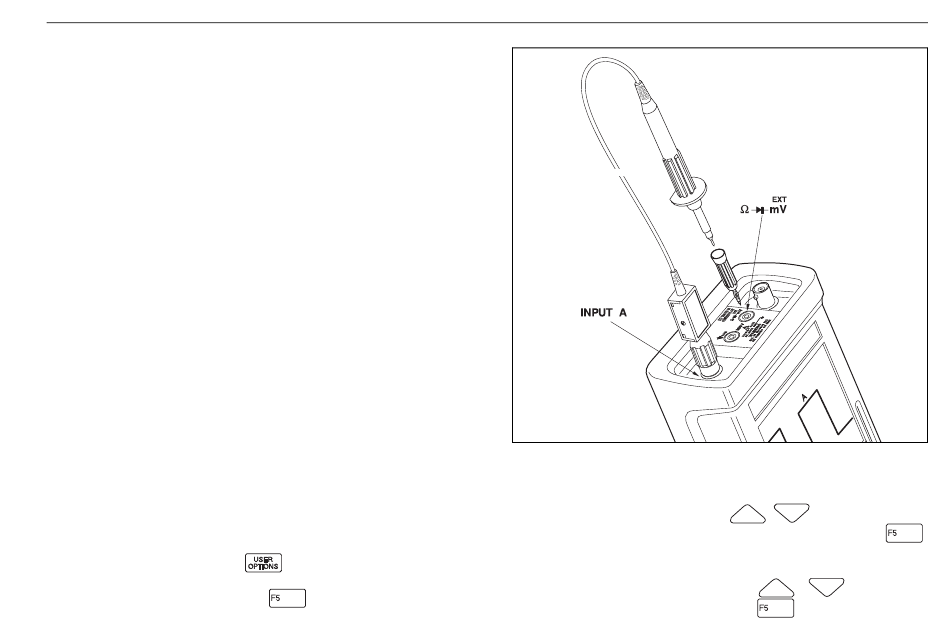

Abbildung 8-2. Anordnung für die Tastkopf-Kalibrierung
an INPUT A
5. Benutzen Sie die Tasten
INPUT A aufzuhellen, und drücken Sie die Taste
um das Listenfeld zu öffnen.
6. Benutzen Sie die Tasten
aufzuhellen und drücken Sie
zu bestätigen.
8 - 5
, um PROBE für
,
, um 10:1
, um Ihre Auswahl
