2 - 12
6.
7.
8.
9.

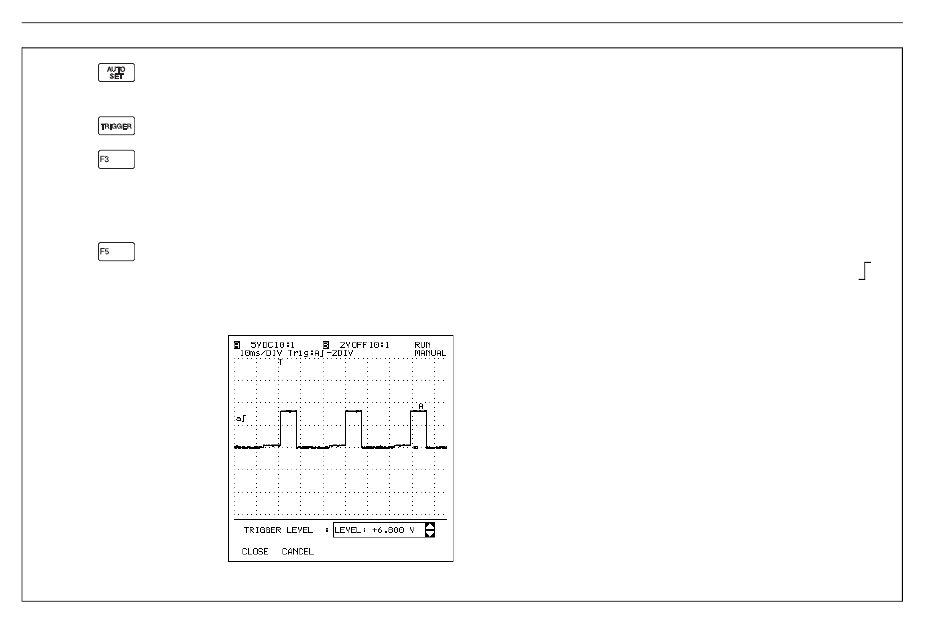

Das ScopeMeter wählt automatisch die Abschwächung, Zeitbasis und Triggerung aus, damit
Sie eine lesbare Anzeige erhalten.
Betrachten Sie jetzt das Trigger-Menü.
Die Anzeige beginnt, wenn die Signalform über den Triggerpegel ansteigt (+SLOPE) oder
unter den Triggerpegel abfällt (-SLOPE). Beobachten Sie die Anzeige; die Signalform beginnt
jeweils an einer anderen Stelle, wenn Trigger + oder - gewählt wird. Fahren Sie fort mit
+SLOPE.
Hierdurch wird die ADJUST LEVEL Funktion zum Einstellen des Triggerpegels aktiviert. Der
Pegelwert wird im rechten unteren Anzeigebereich angegeben und durch das Symbol "
am linken Anzeigerand gekennzeichnet. Überprüfen Sie, ob in der oberen rechten Ecke der
Anzeige RUN angezeigt wird. Hiermit wird angegeben, daß Ihr ScopeMeter getriggert ist.
OSZILLOSKOP-DEMO
92B/96B/99B/105B
Bedienungs-Handbuch
Fortsetzung auf der nächsten Seite
