Gebrauch im Oszilloskop-Betrieb

Bevor Sie die TV-Triggerung benutzen

Bevor Sie die TV-Triggerung benutzen, sollen Sie sich
vergewissern, daß das ScopeMeter für das richtige
Fernsehsystem und auf die richtige Abtastgeschwindigkeit
eingestellt ist.
Die Einstellung des betreffenden Fernsehsystems wird im
oberen Anzeigebereich dargestellt (siehe Abbildung 5-13).
TV System
PAL
PAL/M
NTSC
SECAM
NON-INTERLACED

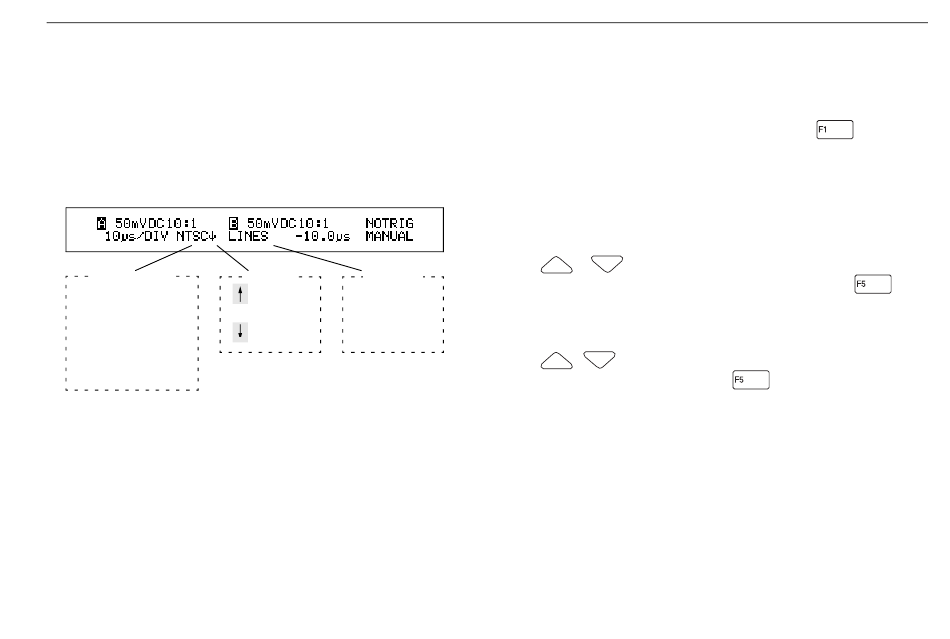

Abbildung 5-13. Anzeige des TV-Systems und der
Triggerfunktion
TV Trigger
Video
Function
=Positive LINES
FRAME
=Negative LINE :###
Zur Bestätigung oder Änderung der TV-Triggereinstellun-
gen gehen Sie folgendermaßen vor:
1. Wenn Sie sich im Menü "TV-Trigger" befinden (siehe
Abbildung 5-12), drücken Sie die Taste
TV-Triggereinstellungen im Menü MORE TRIGGER
angezeigt werden.
Anschließend erscheint
vorhandenen TV-Triggereinstellungen.
2. Benutzen Sie die Nach-oben- und Nach-unten-Tasten
, um die zu ändernde Einstellung zu
markieren und drücken Sie anschließend
Ihre Auswahl zu bestätigen.
3. Benutzen Sie die Nach-oben- und Nach-unten-Tasten
, um die neue Einstellung zu markieren und
drücken Sie anschließend
bestätigen.
HINWEIS
Wenn die TV-Triggereinstellungen nicht mit dem zu testen-
den Fernsehsystem übereinstimmen sollten, könnte es
sein, daß Sie auf der Anzeige Ihres ScopeMeters keine
stabile Abbildung erhalten oder daß das ScopeMeter eine
falsche Zeilennummer wählt.
5 - 17
, damit die
eine Liste sämtlicher
, um
, um Ihre Auswahl zu
