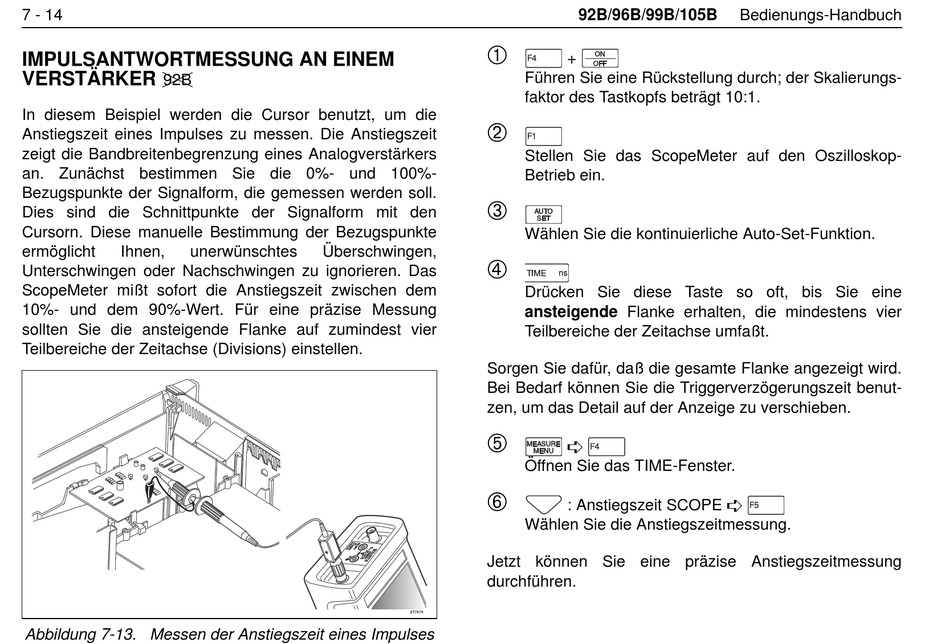

7 - 14
IMPULSANTWORTMESSUNG AN EINEM
VERSTÄRKER
92B
In diesem Beispiel werden die Cursor benutzt, um die
Anstiegszeit eines Impulses zu messen. Die Anstiegszeit
zeigt die Bandbreitenbegrenzung eines Analogverstärkers
an. Zunächst bestimmen Sie die 0%- und 100%-
Bezugspunkte der Signalform, die gemessen werden soll.
Dies sind die Schnittpunkte der Signalform mit den
Cursorn. Diese manuelle Bestimmung der Bezugspunkte
ermöglicht
Ihnen,
unerwünschtes
Unterschwingen oder Nachschwingen zu ignorieren. Das
ScopeMeter mißt sofort die Anstiegszeit zwischen dem
10%- und dem 90%-Wert. Für eine präzise Messung
sollten Sie die ansteigende Flanke auf zumindest vier
Teilbereiche der Zeitachse (Divisions) einstellen.
Abbildung 7-13. Messen der Anstiegszeit eines Impulses
‘
Überschwingen,
’
Sorgen Sie dafür, daß die gesamte Flanke angezeigt wird.
Bei Bedarf können Sie die Triggerverzögerungszeit benut-
zen, um das Detail auf der Anzeige zu verschieben.
“
”
Jetzt können Sie eine präzise Anstiegszeitmessung
durchführen.
92B/96B/99B/105B
+
Führen Sie eine Rückstellung durch; der Skalierungs-
faktor des Tastkopfs beträgt 10:1.
Stellen Sie das ScopeMeter auf den Oszilloskop-
Betrieb ein.
Wählen Sie die kontinuierliche Auto-Set-Funktion.
Drücken Sie diese Taste so oft, bis Sie eine
ansteigende Flanke erhalten, die mindestens vier
Teilbereiche der Zeitachse umfaßt.
¹
Öffnen Sie das TIME-Fenster.
: Anstiegszeit SCOPE ¹
Wählen Sie die Anstiegszeitmessung.
Bedienungs-Handbuch
