7 - 10
Achten Sie darauf, daß der Trennschalter sich in der Aus-
Stellung befindet. Schließen Sie das ScopeMeter an zwei
Trennschalter von 2 unterschiedlichen Phasen und an den
Nulleiter an, wie in Abbildung 7-9. Verwenden Sie die
Krokodilklemmen für den roten und den grauen 10:1-
Tastkopf und die schwarze Multimeter-Meßleitung.

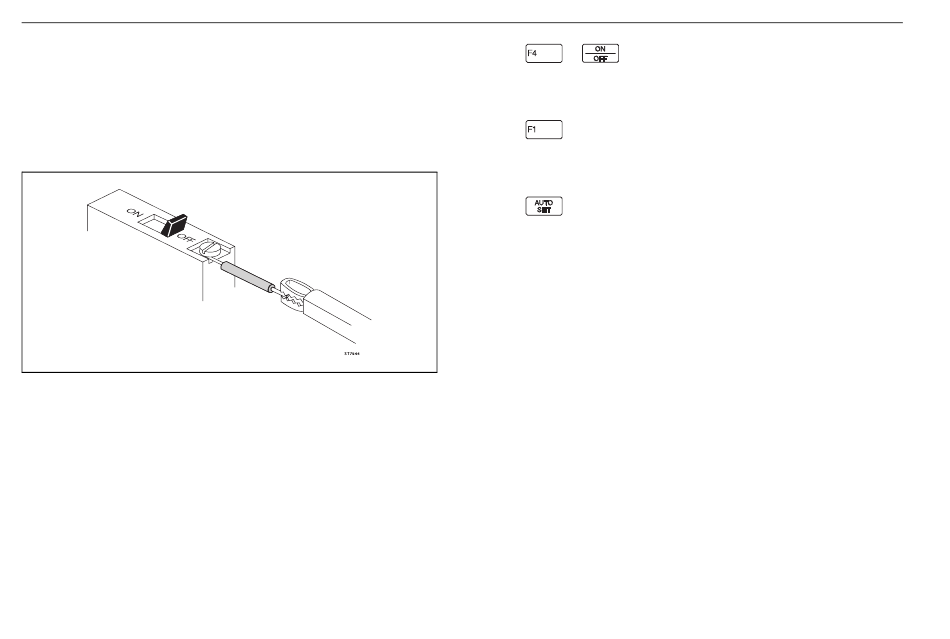

Abbildung 7-9. Anschließen der Leitungen
92B/96B/99B/105B
+
Führen Sie eine Rückstellung durch; der Skalierungs-
faktor des Tastkopfs beträgt 10:1.
Stellen Sie das ScopeMeter auf den Oszilloskop-
Betrieb ein.
‘
Wählen Sie die kontinuierliche Auto-Set-Funktion.
’
Schalten Sie den Trennschalter ein.
“
Messen Sie Anschluß 1 und Anschluß 2 (siehe
Abbildung 7-10).
