Meßbeispiele
•
Stellen Sie den linken Cursor auf den Low-Pegel der
Signalform; siehe dazu Abbildung 7-14. Dies ist der
0%-Bezugspunkt.
–
Stellen Sie den rechten Cursor auf den High-Pegel
der Signalform. Siehe dazu Abbildung 7-14. Dies ist
der 100%-Bezugspunkt.
—
Das ScopeMeter zeigt sofort die Anstiegszeit an: "rise
time 156 ns" (siehe Abbildung 7-14).
Um die Punkte auf der Flanke zu kennzeichnen, an dem
die Messung vorgenommen wurde, können Sie die Marker
auf Seite 3 des "More Scope"-Fensters benutzen.

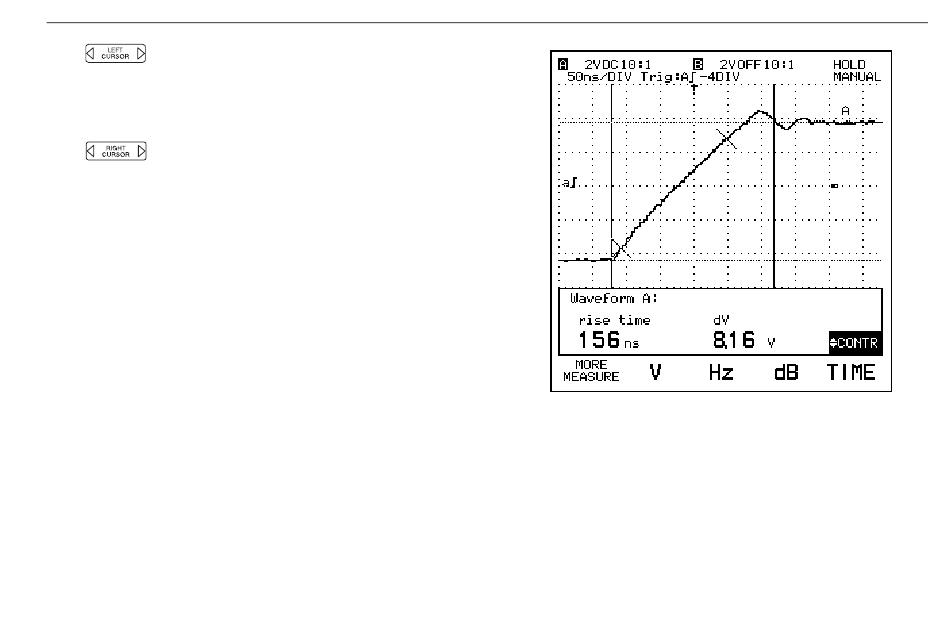

Abbildung 7-14. Anstiegszeitmessungen (mit Markern)
