Meßbeispiele

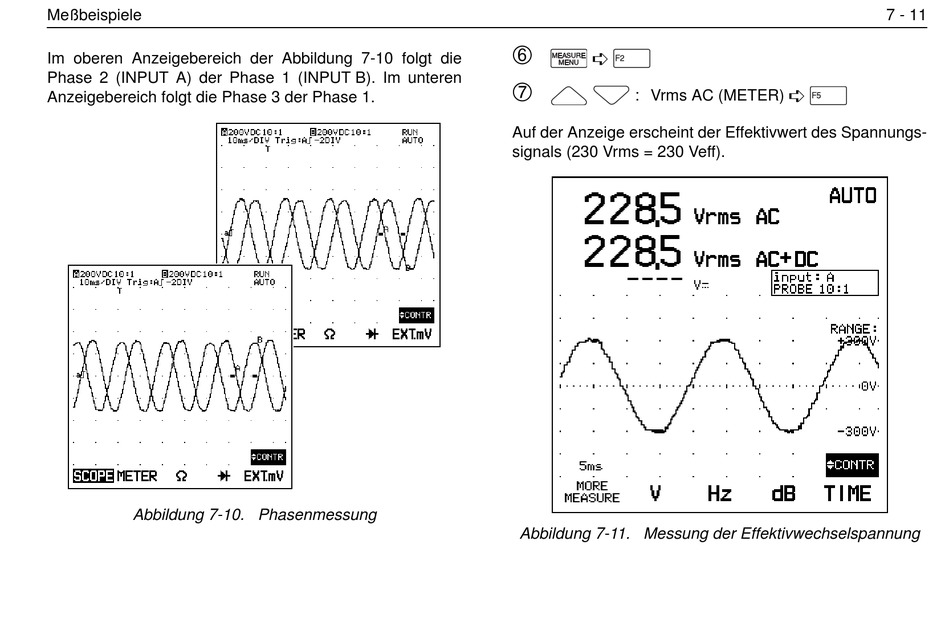

Im oberen Anzeigebereich der Abbildung 7-10 folgt die
Phase 2 (INPUT A) der Phase 1 (INPUT B). Im unteren
Anzeigebereich folgt die Phase 3 der Phase 1.
Abbildung 7-10. Phasenmessung
”
¹
•
: Vrms AC (METER) ¹
Auf der Anzeige erscheint der Effektivwert des Spannungs-
signals (230 Vrms = 230 Veff).
Abbildung 7-11. Messung der Effektivwechselspannung
7 - 11
