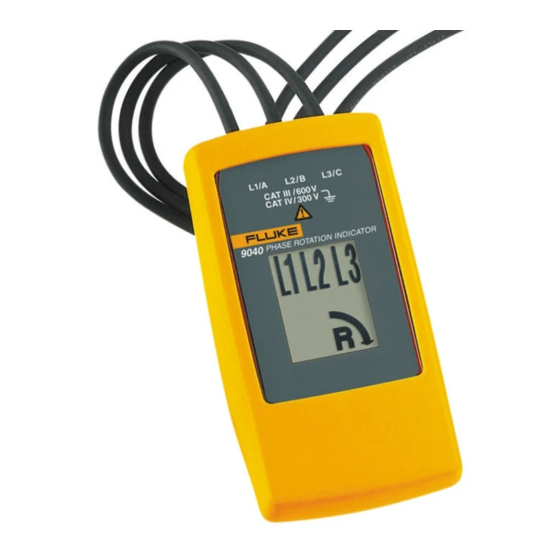

Fluke 9040 Bedienungshandbuch
Phase rotation indicator
Vorschau ausblenden
Andere Handbücher für 9040:
- Bedienungshandbuch (14 Seiten) ,
- Bedienungshandbuch (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke 9040
Inhaltszusammenfassung für Fluke 9040
- Seite 1 9040 Phase Rotation Indicator Bedienungshandbuch PN 2438546 April 2005, Rev.2, 5/11 (German) © 2005-2011 Fluke Corporation. All rights reserved. Specifications are subject to change without notification. All product names are trademarks of their respective companies.
-
Seite 2: Beschränkte Garantie Und Haftungsbegrenzung
BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Dieses Fluke-Produkt ist ein Jahr ab Kaufdatum frei von Material- und Fertigungsdefekten. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu erweitern. -
Seite 3: Inhaltsverzeichnis
Einführung ......................1 Kontaktaufnahme mit Fluke ................1 Auspacken des 9040................... 2 Sicherheitsinformationen..................3 Symbole....................... 5 Elemente des 9040 ..................... 6 Bestimmung der Drehfeldrichtung............... 7 Unterhalt des 9040 ....................8 Ersetzen der Sicherung (nur 9040UK) ..............9 Technische Spezifikationen ................10... -
Seite 5: Einführung
9040 Einführung Der Fluke 9040 Phase Rotation Indicator (kurz 9040) ist ein Handmessgerät, das zum Erkennen des Drehfelds von Dreiphasensystemen konzipiert ist. Kontaktaufnahme mit Fluke Eine der folgenden Telefonnummern wählen, um Fluke zu kontaktieren: • Technischer Support USA: 1-800-44-FLUKE (1-800-443-5853) •... -
Seite 6: Auspacken Des 9040
9040 Bedienungshandbuch Auspacken des 9040 Der 9040 ist in drei Konfigurationen lieferbar. Je nach Bestellung wird der 9040 mit folgenden Komponenten geliefert: • 9040 o 3 selbsthaltende Messspitzen, 1000 V CAT II o 3 Krokodilklemmen, 1000 V CAT III//600 V CAT IV o Bedienungshandbuch •... -
Seite 7: Sicherheitsinformationen
Phase Rotation Indicator Sicherheitsinformationen Sicherheitsinformationen Vorsicht kennzeichnet Bedingungen und Aktivitäten, die den 9040 beschädigen können. Warnung kennzeichnet Bedingungen und Aktivitäten, die den Bediener einer oder mehreren Gefahren aussetzen. XW Warnung Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind folgende Hinweise zu beachten: •... - Seite 8 Wechselspannung eff., 42 V Wechselspannung Spitzenwert oder 60 V Gleichspannung) Betriebsfähigkeit des Geräts prüfen. • Den 9040 nicht verwenden, wenn Teile entfernt sind. • Das Produkt nicht in der Nähe von explosiven Gasen, Dämpfen oder in dunstigen oder feuchten Umgebungen verwenden.
-
Seite 9: Symbole
Phase Rotation Indicator Symbole Symbole Die folgenden Symbole werden am 9040 oder in diesem Handbuch verwendet. Tabelle 1. Symbole Gefahr. Wichtige Informationen. Erde, Masse Siehe Handbuch. Gefährliche Spannungen. Risiko Schutzisoliertes Gerät von Stromschlägen. Erfüllt die relevanten Richtlinien der Übereinstimmung mit den EU- Standards Association Kanadas Vorschriften. -
Seite 10: Elemente Des 9040
9040 Bedienungshandbuch Elemente des 9040 Anzeiger, Tasten und Anschlüsse sind in Abbildung 1 ersichtlich. bdb02f.eps Abbildung 1. Der 9040 Phase Rotation Indicator... -
Seite 11: Bestimmung Der Drehfeldrichtung
Der Uhrzeigersinn- bzw. der Gegenuhrzeigersinn-Anzeiger leuchtet auf und zeigt die gegenwärtige Drehfeldrichtung an. XW Warnung Der Drehfeldanzeiger leuchtet selbst dann auf, wenn der Nullleiter (N) anstatt L1, L2 oder L3 angeschlossen ist. Für weitere Informationen siehe Rückseite des 9040. Hinweis Der 9040 wird von der zu prüfenden Installation versorgt. -
Seite 12: Unterhalt Des 9040
Keine Scheuer- oder Lösungsmittel verwenden. Scheuer- oder Lösungsmittel beschädigen das Gehäuse des 9040. Die einzige erforderliche Wartung für den 9040 ist die Inspektion und Reinigung. Das Gehäuse von Zeit zu Zeit mit einem feuchten Lappen und mildem Reinigungsmittel abwischen. Ausschließlich mit Seife und Wasser reinigen und anschließend jegliche... -
Seite 13: Ersetzen Der Sicherung (Nur 9040Uk)
Phase Rotation Indicator Ersetzen der Sicherung (nur 9040UK) Ersetzen der Sicherung (nur 9040UK) XW Warnung Sicherer Betrieb und Wartung des Geräts: • Nur spezifizierte Ersatzsicherungen verwenden. Siehe Abschnitt "Technische Spezifikationen". • Vor dem Ersetzen der Sicherung das Zubehör (Kabel oder Messfühler) an beiden Enden entfernen. -
Seite 14: Technische Spezifikationen
9040 Bedienungshandbuch Technische Spezifikationen Sicherheitsspezifikationen Elektrische Sicherheit Umweltbedingungen IEC 61010-1/EN 61010 Betriebstemperatur 0 °C bis +40 °C IEC 61557-7/EN 61557-7 Verschmutzungsgrad Maximale Betriebsspannung (Ume) 690 V Schutzart Schutzkategorieren IP 40 CAT III/600 V gegen Erde Mechanische Spezifikationen CAT IV/300 V gegen Erde Größe...
