7 - 8
Wählen Sie die kontinuierliche Auto-Set-Funktion.
‘
Öffnen Sie das Math-Menü.
’
¹
Wählen Sie jede Option an.
“
Schließen Sie das Fenster wieder.

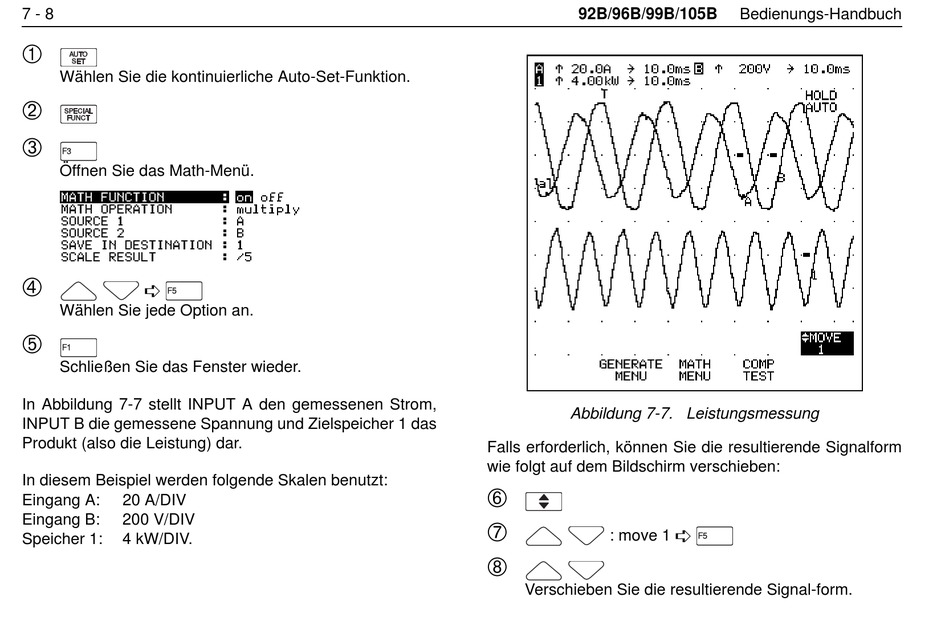

In Abbildung 7-7 stellt INPUT A den gemessenen Strom,
INPUT B die gemessene Spannung und Zielspeicher 1 das
Produkt (also die Leistung) dar.
In diesem Beispiel werden folgende Skalen benutzt:
Eingang A:
20 A/DIV
Eingang B:
200 V/DIV
Speicher 1:
4 kW/DIV.
92B/96B/99B/105B
Abbildung 7-7. Leistungsmessung
Falls erforderlich, können Sie die resultierende Signalform
wie folgt auf dem Bildschirm verschieben:
”
•
: move 1 ¹
–
Verschieben Sie die resultierende Signal-form.
Bedienungs-Handbuch
