7 - 2
In diesem Kapitel werden einige typische Messungen
beschrieben, die sich mit Ihrem ScopeMeter durchführen
lassen. Die Beispiele können in vielen Anwendungsfällen
als Hilfe dienen.
TEMPERATURMESSUNGEN
Die Temperatur ist eine oft gemessene Größe. Die
wahlweise erhältliche Temperaturmeßspitze 80T-150U
kann zusammen mit dem ScopeMeter benutzt werden, um
die Oberflächentemperatur, die Lufttemperatur sowie die
Temperatur nichtaggressiver Flüssigkeiten zu messen. Mit
dieser Funktion sind Sie in der Lage, über einen längeren
Zeitraum Temperaturschwankungen zu messen, wenn
außerdem die Min-Max-Aufzeichnung aktiviert ist.
Das ScopeMeter kann die Meßwerte in Fahrenheit oder
Celsius angeben.
In diesem Beispiel wird die Lufttemperatur über einen
Zeitraum von 24 Stunden gemessen.
Schließen Sie die Temperaturmeßspitze 80T-150U gemäß
Abbildung 7-1 an die rote und schwarze 4-mm-Bananen-
buchse an.
92B/96B/99B/105B

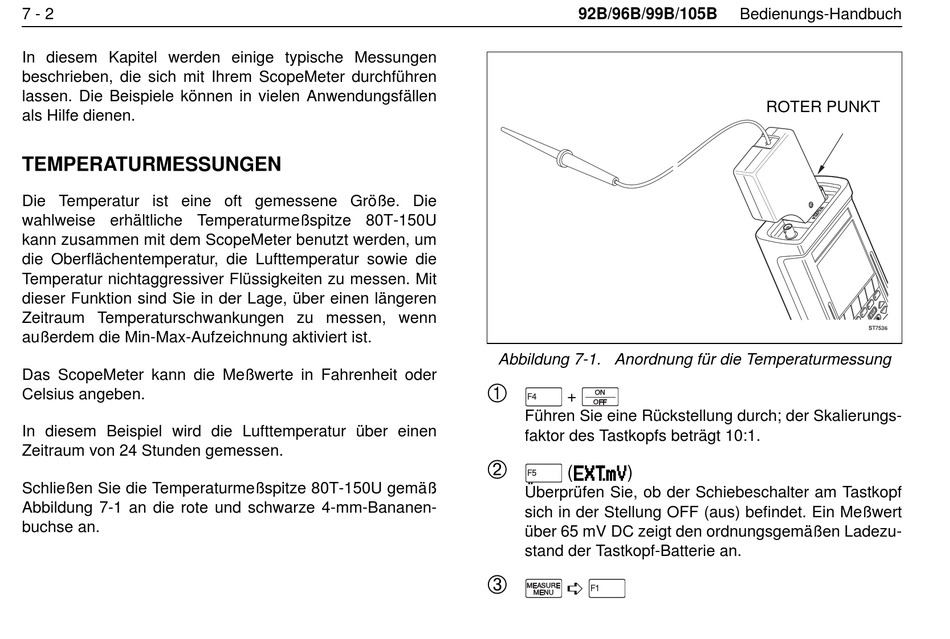

Abbildung 7-1. Anordnung für die Temperaturmessung
+
Führen Sie eine Rückstellung durch; der Skalierungs-
faktor des Tastkopfs beträgt 10:1.
(
)
Überprüfen Sie, ob der Schiebeschalter am Tastkopf
sich in der Stellung OFF (aus) befindet. Ein Meßwert
über 65 mV DC zeigt den ordnungsgemäßen Ladezu-
stand der Tastkopf-Batterie an.
‘
¹
Bedienungs-Handbuch
ROTER PUNKT
