Gebrauch im Oszilloskop-Betrieb
ANSCHLÜSSE HERSTELLEN
Abbildung 5-1 zeigt die Anschlüsse für den Oszilloskop-
Betrieb.
Für die Oszilloskop-Eingänge der beiden BNC-
Buchsen gelten folgende Maximalwerte:
•
Maximal zulässige Eingangsspannung:
•
Maximal zulässige Eingangsspannung:
•
Spannung gegen Erde:
Die Eingangsimpedanz beträgt 10 MΩ/15 pF bei Verwen-
dung des 10:1-Tastkopfs.
•
Drücken Sie
und
Betriebsart auszuwählen.
WARNUNG
Zur Vermeidung von elektrischen Schlägen und
Körperverletzungen dürfen Miniatur-Hakenklemmen
und HF-Adapter nicht mit einer Spannung von über 42
Volt Spitzenwert (30 Volt effektiv) gegen Erde verbun-
den werden. Achten Sie immer auf die Markierungen
am Zubehör.
300 Veff
600 Veff bei
Verwendung
eines 10:1-
Tastkopfs
600 Veff
, um die Oszilloskop-

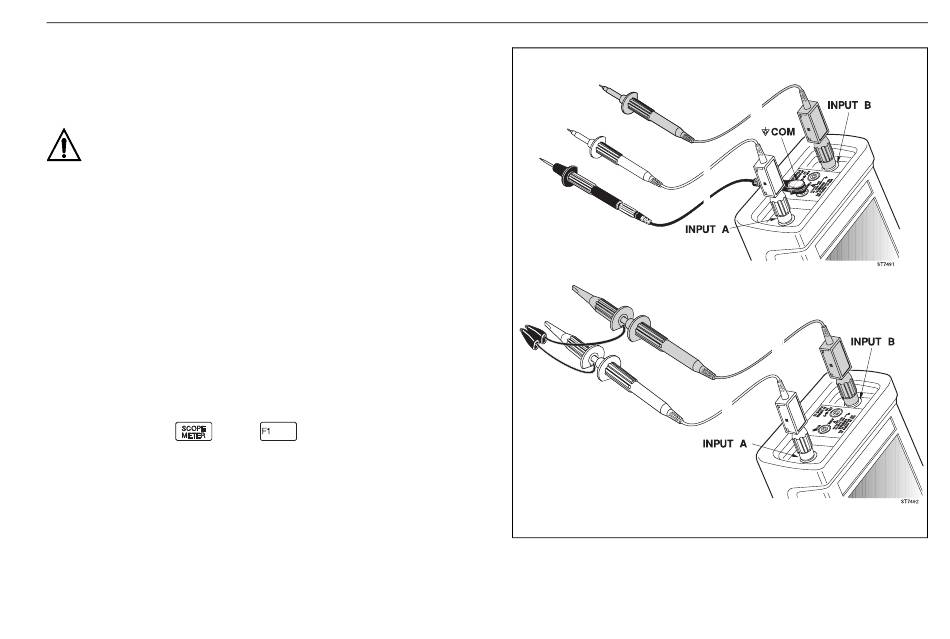

Abbildung 5-1. Anschlüsse für den Oszilloskop-Betrieb
5 - 3
