Gebrauch im Oszilloskop-Betrieb
5 - 11
Funktion "Capture 10 or 20 divisions"
Mit dieser Funktion können entweder 10 oder 20 Teil-
bereiche (DIV) für die Signalerfassung bereitgestellt
werden.
10 Teilbereiche, d.h. eine volle Bildschirmbreite, reichen für
die meisten Anwendungen aus.
Für schnelle Einzelablenkungen (Single Shots) können mit
20 Teilbereichen mehr Informationen erfaßt werden, aber
bei langsamen Signalen wird hierdurch die Geschwindigkeit
der Bildschirmaktualisierung um die Hälfte herabgesetzt.
Mit der Taste
kann die erfaßte Signalform jetzt
horizontal über den Bildschirm verschoben werden.

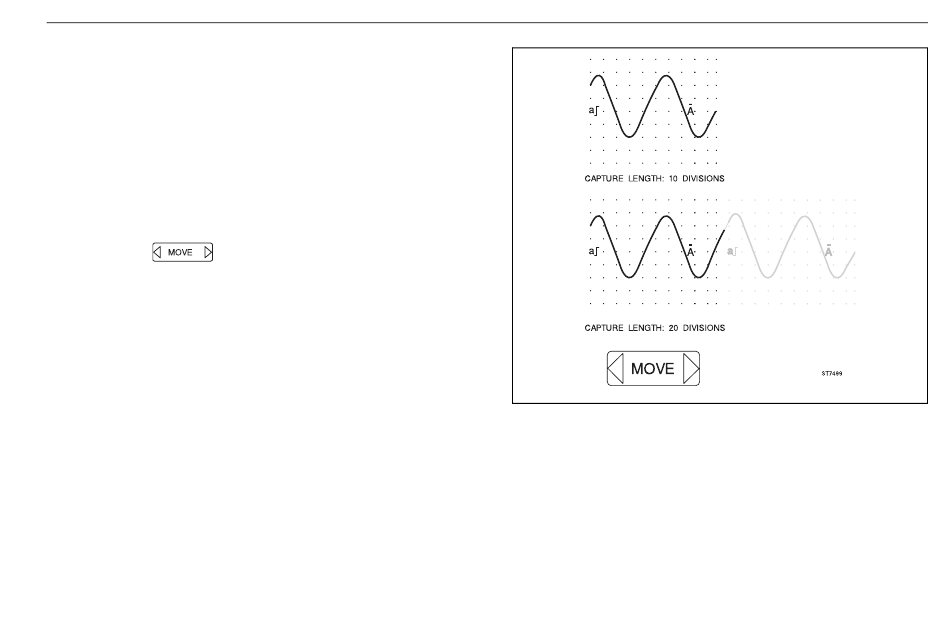

Abbildung 5-8. Erfassungslänge
