7 - 6
Um den Strom als Signalform anzuzeigen, ist das
ScopeMeter folgendermaßen einzustellen:

Stellen Sie den Bereichsschalter der Stromzange auf
10 mV/A ein.

+
Führen Sie eine
Skalierungsfaktor des Tastkopfs beträgt 10:1.
‘
Wählen Sie den Oszilloskop-Betrieb.
’
Wählen Sie die kontinuierliche Auto-Set-Funktion.
“
¹
Wählen Sie das Menü "Probe A" (Tastkopf A).
”
Öffnen Sie das Feld "Probe on INPUT A".
•
: 10 mV/A ¹
Wählen Sie den Strombereich.
–
Schließen Sie das Fenster wieder.
—
Das ScopeMeter zeigt den Strom als Signalform an,
die mit allen anderen Funktionen des ScopeMeters
analysiert werden kann. Der gewählte Bereich wird im
oberen Anzeigebereich dargestellt.
Rückstellung durch;
92B/96B/99B/105B
der

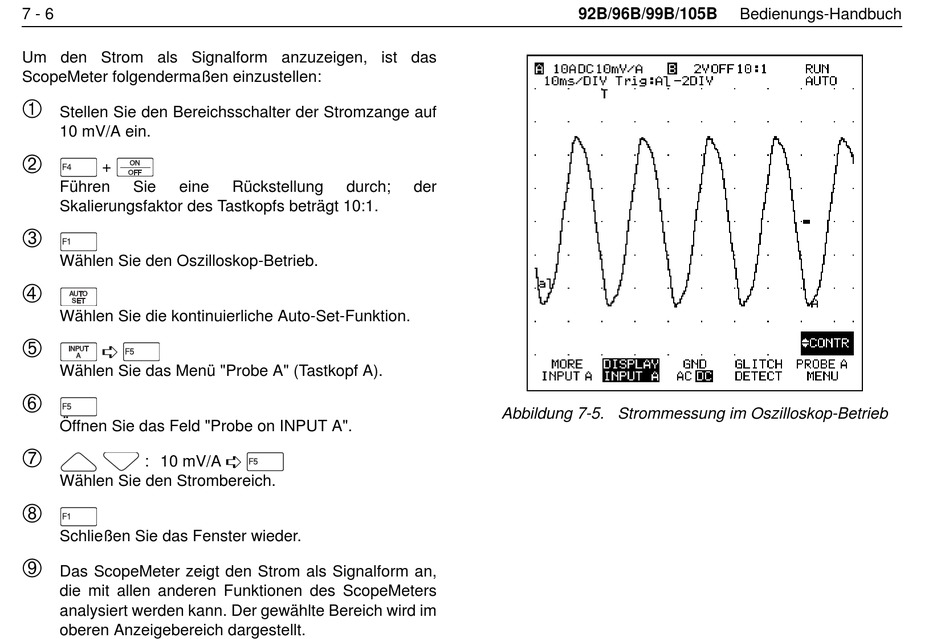

Abbildung 7-5. Strommessung im Oszilloskop-Betrieb
