- Seite 1 902 FC HVAC True-rms Clamp Meter PN 4748982 December 2015 (German) © 2015 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Seite 2 BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ..............1 Kontaktaufnahme mit Fluke ........2 Sicherheitsinformationen ........... 3 Übersicht über das Produkt ........9 Verwendung des Produkts ......... 12 Messen von Wechsel- und Gleichspannung ... 12 Messen von Widerstand und Durchgang ....13 Messen von Mikroampere μA ......... 14 Temperaturmessung .......... - Seite 4 902 FC Bedienungshandbuch...
-
Seite 5: Einführung

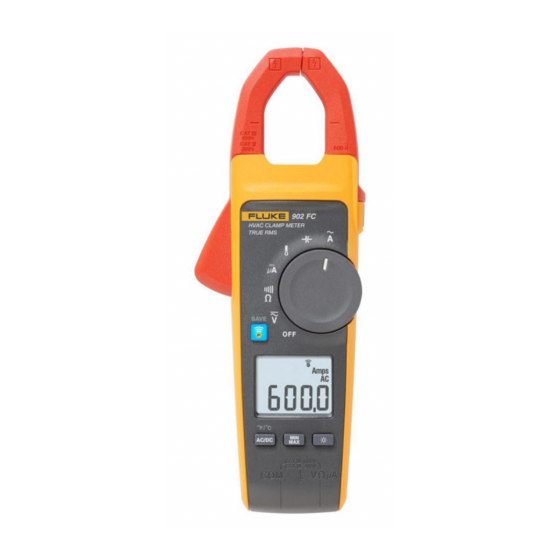

Einführung Die Fluke 902 FC ist eine handgehaltene batteriebetriebene Echteffektiv-Strommesszange (im Folgenden „Produkt“ genannt) für Heizungs-, Lüftungs- und Klimasysteme, die Folgendes misst: • Wechselstrom • Gleichstrom (bis zu 200 μA zur Ionisationselektrodenprüfung über Eingangsanschlüsse) • Wechsel- und Gleichspannungen • Kapazität •... -
Seite 6: Kontaktaufnahme Mit Fluke
902 FC Bedienungshandbuch... -
Seite 7: Sicherheitsinformationen
HVAC True-rms Clamp Meter Sicherheitsinformationen Sicherheitsinformationen Warnung kennzeichnet Situationen und Aktivitäten, die für den Anwender gefährlich sind. Vorsicht kennzeichnet Situationen und Aktivitäten, durch die das Produkt oder die zu prüfende Ausrüstung beschädigt werden können. XW Warnung Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind folgende Hinweise zu beachten: •... - Seite 8 902 FC Bedienungshandbuch • Die Spezifikation der Messkategorie (CAT) der am niedrigsten spezifizierten Komponente eines Produkts, Messfühlers oder Zubehörs nicht überschreiten. • Alle vor Ort geltenden Sicherheitsbestimmungen sind strikt einzuhalten. Wo gefährliche stromführende Leiter freiliegen, ist zur Vermeidung von Verletzungen durch Stromschlag und Lichtbogenentladung persönliche Schutzausrüstung (zugelassene...
- Seite 9 HVAC True-rms Clamp Meter Sicherheitsinformationen • Den Betrieb auf die angegebene Messkategorie, Spannung bzw. Nennstromstärke beschränken. • Das Batteriefach muss vor Verwendung des Produkts geschlossen und verriegelt werden. • Vor dem Öffnen des Batteriefachs alle Messfühler, Messleitungen und sämtliches Zubehör entfernen. •...
- Seite 10 Beim Austauschen der Batterien sicherstellen, dass das Kalibriersiegel im Batteriefach nicht beschädigt ist. Bei Beschädigung kann das Produkt möglicherweise nicht mehr sicher verwendet werden. Das Produkt zum Ersetzen des Siegels an Fluke senden. • In Umgebungen gemäß CAT III oder CAT IV den Tester nicht ohne montierte Schutzkappe verwenden.
- Seite 11 HVAC True-rms Clamp Meter Sicherheitsinformationen Tabelle 1 enthält eine Liste der auf dem Produkt und/oder im dazugehörigen Handbuch verwendeten Symbole. Tabelle 1. Symbole Symbol Beschreibung Benutzerdokumentation beachten. WARNUNG. GEFAHR. WARNUNG. GEFÄHRLICHE SPANNUNG. Stromschlaggefahr. Anwendung in der Umgebung von nicht isolierten gefährlichen stromführenden Leitern zulässig.
- Seite 12 902 FC Bedienungshandbuch Tabelle 1. Symbole (Forts.) Symbol Beschreibung Messkategorie III gilt für Prüf- und Messkreise, die mit der Verteilung der Niederspannungs- Netzstrominstallation des Gebäudes verbunden sind. Messkategorie IV gilt für Prüf- und Messkreise, die mit der Quelle der Niederspannungs- ...
-
Seite 13: Übersicht Über Das Produkt
HVAC True-rms Clamp Meter Übersicht über das Produkt Übersicht über das Produkt In Abbildung 1 und Tabelle 2 sind die Produktfunktionen dargestellt bzw. erläutert. iad01.eps Abbildung 1. Produktfunktionen... - Seite 14 902 FC Bedienungshandbuch Tabelle 2. Produktfunktionen Beschreibung Fluke Connect Schalter zum Öffnen der Zange Griffschutz Backen Hold-Taste Drehschalter: Wechsel- und Gleichspannung Widerstand und Durchgang Mikroampere Gleichstrom Temperatur in Celsius/Fahrenheit ...
-
Seite 15: Beschreibung
HVAC True-rms Clamp Meter Übersicht über das Produkt Tabelle 3 zeigt die Elemente auf der Produktanzeige. Tabelle 3. Anzeige iad06.eps Beschreibung Niedriger Batterieladestand, Batterien müssen ausgetauscht werden Zeigt an, dass eine hohe Spannung vorhanden ist ID-Nummer Zeigt den Aufzeichnungsmodus Min oder Max an ... -
Seite 16: Verwendung Des Produkts
902 FC Bedienungshandbuch Tabelle 3. Anzeige (Forts.) Beschreibung Signalgeber Anzeigehaltemodus ist aktiviert. Spannung (V) Fluke Connect ist aktiviert. Grad (Celsius oder Fahrenheit) Ampere Mikroampere Mikrofarad Gleichstrom Wechselstrom Verwendung des Produkts Messen von Wechsel- und Gleichspannung Die Messleitungen in das Produkt einführen. -
Seite 17: Messen Von Widerstand Und Durchgang
HVAC True-rms Clamp Meter Verwendung des Produkts Der ausgewählte Spannungsmodus wird auf dem Display angezeigt. Die Spannung durch Berühren der richtigen Messpunkte des Stromkreises mit den Messfühlern messen. Die gemessene Spannung auf der Anzeige ablesen. Hinweis Wird eine Spannung von über 30 V gemessen, wird auf ... -
Seite 18: Messen Von Mikroampere Μa
902 FC Bedienungshandbuch Die Messfühler an die gewünschten Testpunkte des Stromkreises halten, um die Spannung zu messen. Den gemessenen Widerstand auf der Anzeige ablesen. Hinweis Wenn der Widerstand <30 beträgt, gibt das Produkt einen kontinuierlichen Signalton aus und zeigt einen Kurzschluss an. - Seite 19 HVAC True-rms Clamp Meter Verwendung des Produkts Gas Burner Controller Gas Burner Controller Burner iad04.eps Abbildung 2. Prüfen einer Ionisationselektrode...
-
Seite 20: Temperaturmessung
902 FC Bedienungshandbuch Temperaturmessung Das Produkt misst die Temperatur in Celsius (°C) oder Fahrenheit (°F). XW Warnung Zur Vermeidung von Stromschlägen, Brand oder Verletzungen keine Spannungen > 30 V AC eff., 42 V AC Spitze oder 60 V DC berühren. - Seite 21 HVAC True-rms Clamp Meter Verwendung des Produkts Vent Pipe 80BK Integrated Temperature Probe (Type K) iad05.eps Abbildung 3. Temperaturmessung...
-
Seite 22: Messen Der Kapazität
902 FC Bedienungshandbuch Messen der Kapazität Die Stromversorgung des Schaltkreises ausschalten. Den Kondensator trennen und entladen. Den Drehschalter auf drehen. Die Messung unter Beachtung der richtigen Polarität des Kondensators vornehmen. Beim Entladen des Kondensators wird diSC angezeigt, wenn der Kondensator weiter entladen werden muss. - Seite 23 HVAC True-rms Clamp Meter Verwendung des Produkts Tactile Barrier Currents Cancel iad03.eps Abbildung 4. Korrekte Wechselstrommessung...
-
Seite 24: Hintergrundbeleuchtung
902 FC Bedienungshandbuch Hintergrundbeleuchtung drücken, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Die Hintergrundbeleuchtung wird nach 2 Minuten automatisch ausgeschaltet. Deaktivieren der automatischen Abschaltung der Hintergrundbeleuchtung: gedrückt halten und das Produkt einschalten. Auf drücken. MIN-MAX-Aufzeichnungmodus Der MIN MAX-Aufzeichnungsmodus zeichnet die niedrigsten und höchsten Werte der Eingangssignale auf. -
Seite 25: Anzeigehaltemodus Hold
HVAC True-rms Clamp Meter Verwendung des Produkts Anzeigehaltemodus HOLD Im Anzeigehaltemodus HOLD friert das Produkt die Anzeige ein. Zudem gibt das Produkt alle 4 Sekunden einen Signalton aus, und blinkt. XW Warnung Zur Vermeidung von Stromschlag oder Verletzungen den Anzeigehaltemodus (HOLD) nicht zur Messung unbekannter Potenziale verwenden. -
Seite 26: Instandhaltung
902 FC Bedienungshandbuch Instandhaltung XW Warnung Zur Vermeidung von Stromschlägen, Brand oder Verletzungen sind folgende Hinweise zu beachten: • Das Produkt nur von einem autorisierten Techniker reparieren lassen. • Nur die angegebenen Ersatzteile verwenden. Reinigen des Produkts XW Warnung Zur Vermeidung von Stromschlägen, Brand oder Verletzungen vor der Reinigung des Produkts alle Eingangsleitungen vom Produkt trennen. -
Seite 27: Austauschen Der Batterien
Beim Austauschen der Batterien sicherstellen, dass das Kalibriersiegel im Batteriefach nicht beschädigt ist. Bei Beschädigung kann das Produkt möglicherweise nicht mehr sicher verwendet werden. Das Produkt zum Ersetzen des Siegels an Fluke senden. • Sollte eine Batterie ausgelaufen sein, muss das Produkt vor einer erneuten Inbetriebnahme repariert werden. - Seite 28 902 FC Bedienungshandbuch Austauschen der Batterien (siehe Abbildung 5): Den Drehschalter auf OFF drehen. Die Messleitungen von den Anschlüssen trennen. Die Schraube der Batteriefachabdeckung lösen und die Abdeckung unten am Gehäuse entfernen. Die Batterien herausnehmen. Die Batterien durch zwei neue AA-Batterien ersetzen.
-
Seite 29: Ersatzteile
376756 Batteriefachabdeckung 4696918 TL75-Messleitungssatz 4306653 80BK Thermoelementsatz, K-Typ 1997234 Tragetasche, weich 1997276 Fluke Connect Abbildung 6 zeigt die Verwendung von Fluke Connect mit dem Produkt. ® FC Module Fluke Connect Bluetooth Connection to FC Tools SAVE Fluke Connect Connect SAVE CAPTURE flukeconnect.eps... -
Seite 30: Technische Daten
902 FC Bedienungshandbuch Technische Daten Elektrische Spezifikationen Funktion Bereich Auflösung Genauigkeit Gleichspannung 600 V 0,1 V 1,0 % ±5 Digits Wechselspannung 1,5 % ±5 Digits 600 V 0,1 V (echteffektiv) (45 Hz bis 400 Hz) 2,0 % ±5 Digits (45 Hz bis 65 Hz) 2,5 % ±5 Digits... -
Seite 31: Allgemeine Technische Daten
HVAC True-rms Clamp Meter Technische Daten Allgemeine technische Daten -10 °C bis +50 °C Betriebstemperatur -30 °C bis +60 °C, ohne eingesetzte Lagerungstemperatur Batterien Nicht kondensierend (<10 °C) ≤90 % (10 °C bis 30 °C) Relative Luftfeuchtigkeit bei Betrieb ≤75 % (30 °C bis 40 °C) ≤45 % (40 °C bis 50 °C) Betriebshöhe 2000 Meter über Meeresspiegel... - Seite 32 902 FC Bedienungshandbuch Stromversorgung Zwei AA-Batterien, IEC LR6 Elektromagnetische Verträglichkeit (EMV) International IEC 61326-1: Tragbare elektromagnetische Umgebung; IEC 61326-2-2; CISPR 11: Gruppe 1, Klasse A Gruppe 1: Ausstattung verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie. Dies ist für die interne Funktion des Geräts erforderlich.
