Einen Blick auf die graphische Darstellung (TrendPlot™)

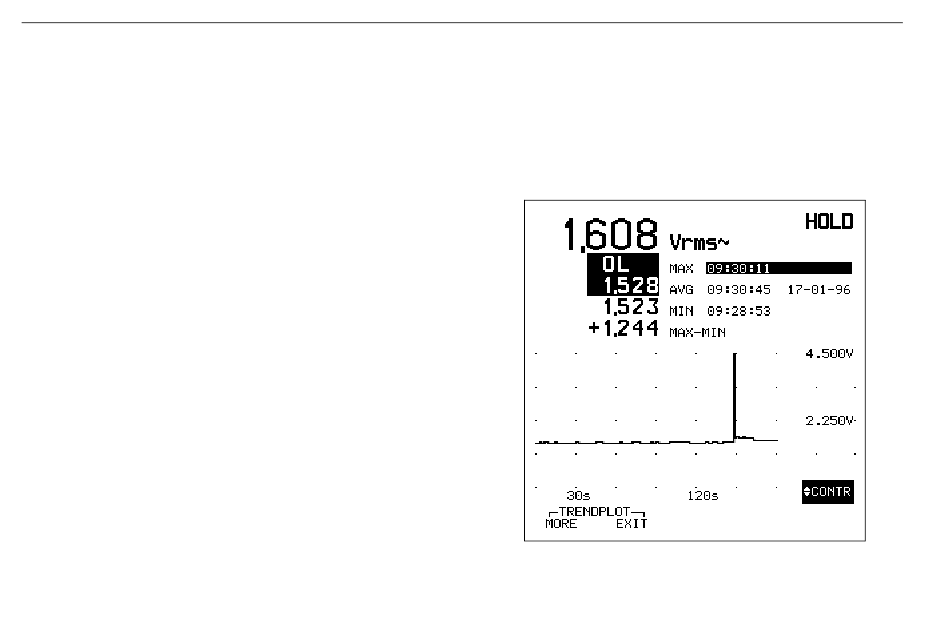

Siehe Abbildung 4-3. Das ScopeMeter erfaßt ständig die
Maximal-, Mittel- und Minimalwerte und gibt diese als
graphische Darstellungen auf der Anzeige wieder. Die
vertikale Skalierung und die horizontale Zeitraffung werden
automatisch neueingestellt und so dem TrendPlot auf der
Anzeige angepaßt. Die TrendPlot-Schreibspur erscheint
langsam von links nach rechts auf der Anzeige, bis der
Bildschirm vollständig beschrieben und der Zeitmaßstab
neueingestellt wird. Der
15 s/DIV; nachdem der Bildschirm vollständig beschrieben
wurde, wird der Zeitmaßstab auf 30 Sek, 1 Min, 2 Min,
usw., bis zu einem Maximum von 40 Tagen über der
gesamten Anzeige, verdichtet.
Ausgangszeitmaßstab ist
92B/96B/99B/105B
ACHTUNG
Eine Überlast von MAX oder MIN stoppt den Min-Max-
Aufzeichnungsbetrieb. Der Überlastwert (MAX oder
MIN) und der AVG-Wert werden dann invertiert
dargestellt und die Zeitmarkierung des Überlastwertes
wird gestoppt. Der TrendPlot läuft weiter.
