Gebrauch im Oszilloskop-Betrieb
VERWENDUNG DER FUNKTIONEN SCOPE
RECORD MIN MAX ENVELOPE VON FLUKE
96B, 99B ODER 105B
Drücken Sie in der Oszilloskop-Betriebsart SCOPE die
Taste
, damit Sie Zugriff auf die Funktionen für die
Signalformaufzeichnung erhalten (siehe Abbildung 5-16).
Sie
können
diese
Funktionen
Signalformänderungen im Verlauf der Zeit zu analysieren.

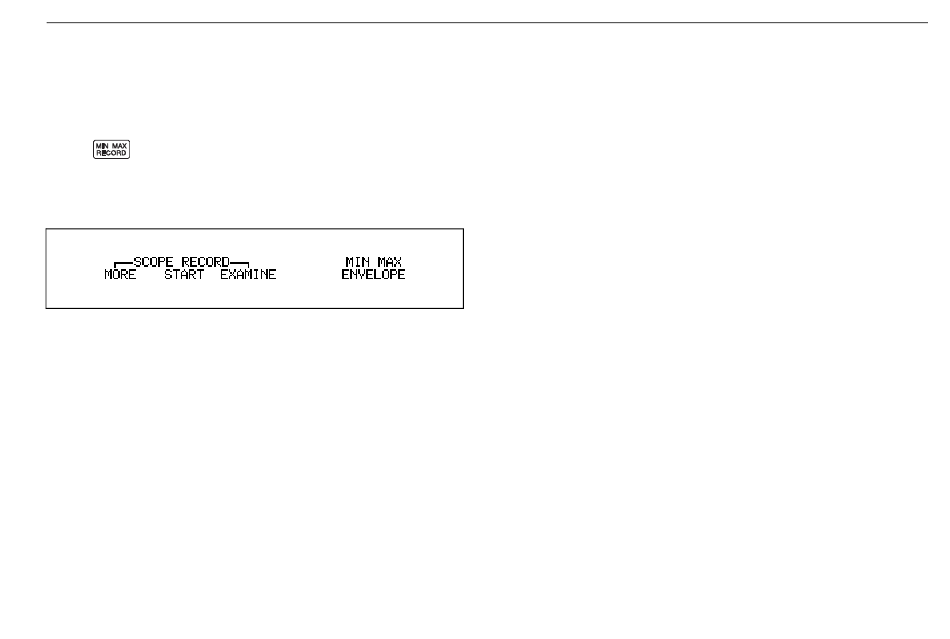

Abbildung 5-16. Das Aufzeichnungsmenü
benutzen,
um
die
Die Aufzeichnungsfunktionen sind folgende:
SCOPE RECORD (ScopeRecord™)
Dies ist eine schnelle Funktion, die ähnlich wie ein
elektronischer 'registrierender Schreiber' arbeitet und über
eine Speicherkapazität von 30k verfügt. Die große
Speicherkapazität ermöglicht Ihnen die Aufzeichnung von
Startabläufen. Im Einkanal-Betrieb ist die Speicherung von
125 aufeinanderfolgenden Schirmbildern möglich und im
Zweikanal-Betrieb können 62,5 Schirmbilder gespeichert
werden, und zwar innerhalb eines Zeitbasisbereichs von
20 Millisekunden bis 60 Sekunden pro Teilbereich.
Auf diese Weise steht Ihnen im Einkanal-Betrieb eine
Aufzeichnungszeit von 24 Sekunden bis 20 Stunden und
im
Zweikanal-Betrieb
12 Sekunden bis 10 Stunden zur Verfügung.
Sie
können
die
Cursors
(Vergrößern) benutzen, um Details der betreffenden
Signalform zu betrachten.
MIN-MAX ENVELOPE
Die Min-Max-Hüllkurvenfunktion stellt Formänderungen
einer aktiven Signalform auf der Anzeige als grauen
Bereich rund um die tatsächliche Schreibspur an. Die
Funktion verfolgt im Verlauf der Zeit auftretende Minimal-
und Maximalwerte. Sie kann für die Signalformen A und B
sowie A±B benutzt werden.
eine
Aufzeichnungszeit
und
die
Zoom-Funktion
5 - 23
von
