Fluke 92B ScopeMeter Bedienunghandbuch Seite 63

Gebrauch der Funktionen zur gleichzeitigen Anzeige 4 - 5
2
Das Meßergebnis wird als 3 / stelliger Wert angezeigt.
3
Als Bereiche stehen 30 Ω (nur manuell), 300 Ω, 3 kΩ,
30 kΩ, 300 kΩ, 3 MΩ und 30 MΩ zur Verfügung. Bei
manueller Bereichswahl ertönt ein akustisches Warnsignal,
wenn der Meßwert kleiner als 5% des gewählten Bereichs
ist. Dieses akustische Warnsignal kann mit der Option
ALERT ))) eingeschaltet werden.

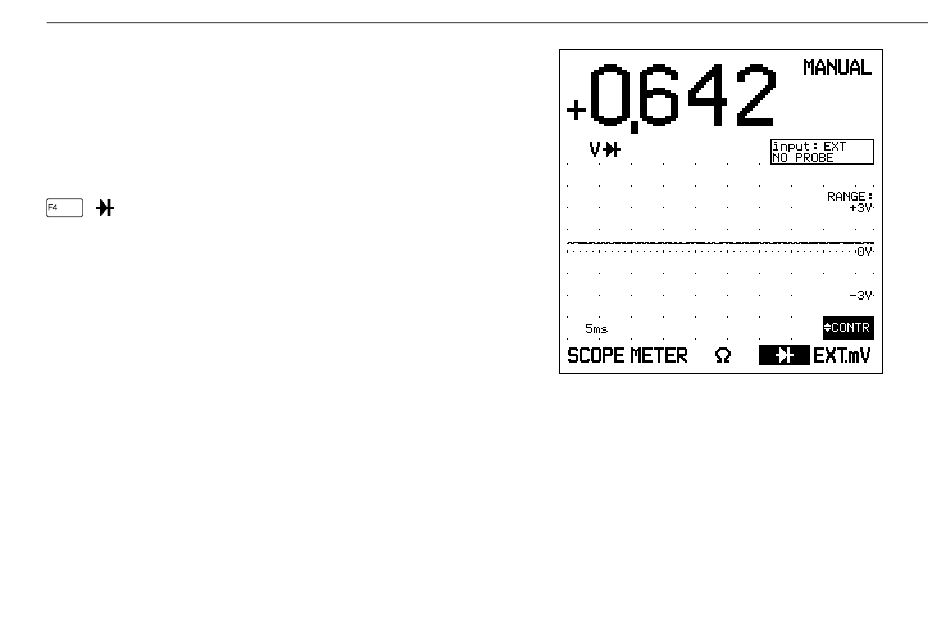

Diodentest. Testen einer an die rote und
schwarze 4-mm-Bananeneingangsbuchse angeschlosse-
nen Diode. Der Meßstrom durch die Diode beträgt 0,5 mA.
Die rote Bananenbuchse ist der Eingang "high" (hoch),
während die schwarze Buchse (COM) der Eingang "low"
(niedrig) ist.
Das Ergebnis wird als Durchlaß- oder Sperrspannung der
Diode angezeigt. Bei Durchlaßspannung ertönt ein akusti-
sches Warnsignal. Dieses akustische Warnsignal kann mit
der Option ALERT ))) eingeschaltet werden.
Die Zeitbasis ist auf 5 ms/DIV festgelegt und die Abschwä-
chung auf 3 V.
HINWEIS
Bei Diodentests und Widerstandsmessungen ist die
schwarze Bananenbuchse COM nicht intern mit dem
Common-Anschluß der BNC-INPUTS (Eingänge) A und B
verbunden.
