Gebrauch zusätzlicher Möglichkeiten
BENUTZEN DES SIGNALGENERATORS
92B 96B
Drücken Sie die Taste
das GENERATE-Menü zu öffnen. Sie können nun ein Aus-
gangssignal wählen, das an der roten (GENERATOR OUT)
und schwarzen (COMmon) 4-mm-Bananenbuchse ausge-
geben wird.

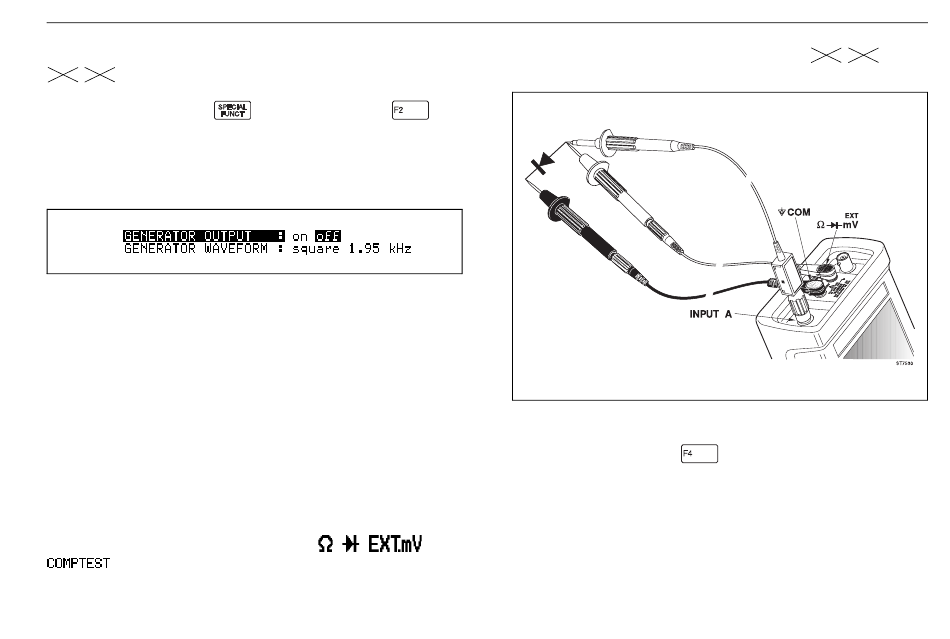

Abbildung 6-9. Menü für den Signalgenerator
1. Wählen Sie GENERATOR OUTPUT und schalten Sie
den Signalgenerator ein und wieder aus.
2. Wählen Sie eine der sechs Signalformen:
Rechtecksignal:
95 kHz, 976 Hz oder 488 Hz
(alle bei 5 V
Sinussignal:
976 Hz (1 V
langsame Rampe:
Spannung (-2 V bis +2 V,
maximal 1 mA)
Strom (0 bis 3mA, maximal 2V)
Der Signalgenerator wird automatisch bei folgenden
Betriebsarten außer Funktion gesetzt:
(Testen von Bauelementen).
Der Generatorausgang kann auch als Triggerquelle
gewählt werden. Wenn er eingeschaltet ist, ersetzt er die
externe Triggerquelle (EXT) im TRIGGER-Menü.
und anschließend
, um
)
SS
)
SS
,
,
, und
TESTEN VON BAUELEMENTEN
Abbildung 6-10. Anschlüsse für die Bauelement-Messung
Drücken Sie die Taste
um das ScopeMeter für die Messung von Bauelementen
einzurichten. Daraufhin wird das Menü "Component Test"
geöffnet.
1. Wählen Sie COMPONENT MENU und schalten Sie die
Funktion zum Testen von Bauelementen ein und wieder
aus.
6 - 19
92B 96B
im Menü Special Functions,
