Meßbeispiele 7 - 7
LEISTUNGSMESSUNGEN MIT DER
MATHEMATISCHEN FUNKTION
92B 96B
Bei Verwendung der als Zubehörteil erhältlichen
Stromzange 80i-1000s ist das ScopeMeter in der Lage,
Spannung und Strom gleichzeitig zu messen. Diese
Funktion kann beispielsweise benutzt werden, um die
mittlere Leistungsaufnahme einer elektrischen Last in
einem einphasigen Stromkreis zu messen. Diese Messung
ist über einen großen Frequenzbereich zuverlässig,
unabhängig von der Wellenform der Spannung oder des
Stromes.
In diesem Beispiel benutzen Sie die zuvor beschriebene

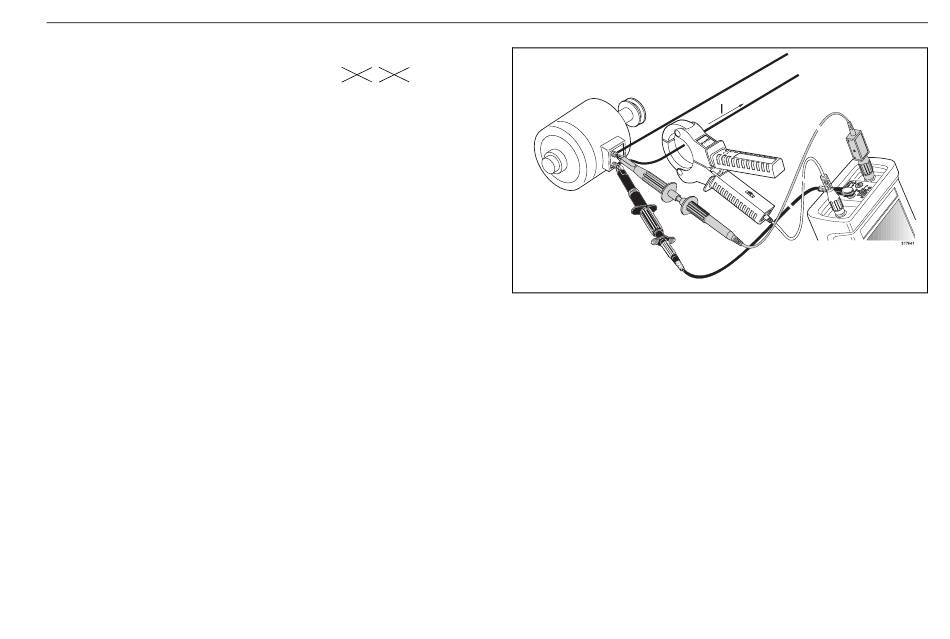

Abbildung 7-6. Anordnung für die Leistungsmessung
Meßanordnung. Messen Sie den Strom an INPUT A mit der
Stromzange 80i-1000s und führen Sie zusätzlich eine Span-
nungsmessung mit dem grauen 10:1-Tastkopf an INPUT B
durch. Achten Sie darauf, daß INPUT A auf 10 mV/A und
INPUT B auf einen 10:1-Tastkopf eingestellt ist.
Im vorliegenden Beispiel wird beschrieben, wie die
Meßleitungen anzuschließen sind und die MATH-Funktion
benutzt wird, um die Leistung zu ermitteln.
