Gebrauch im Oszilloskop-Betrieb
Verwenden von "Zoom" zum Erhöhen bzw. Verringern
der Zeitauflösung
Mit der Zoom-Funktion wird eine Signalform mit höherer
Zeitauflösung angezeigt und kann bis zu Faktor 1000
gedehnt werden. Gehen Sie folgendermaßen vor, wenn
Sie eine Signalform zoomen möchten:
1. Drücken Sie die Taste
2. Benutzen Sie die Tasten
zoom" zu erhellen.
3. Drücken Sie die Taste
tigen. Im rechten unteren Anzeigebereich erscheint die
Angabe
.
4. Drücken Sie die Taste
dehnen (kleinerer Zeitmaßstab) oder die Taste
um die Signalform zu stauchen (größerer Zeitmaßstab).
Das Zoomen des ScopeMeters erfolgt immer um jeweils
eine Stufe; erforderlichenfalls wird die Triggerverzögerung
neu berechnet. Der Bezugspunkt für das Zoomen ist die
Signalformaktivität am Beginn des vierten Teilbereichs
(DIV) auf der Zeitachse. Die Zoom-Funktion ist nützlich,
um schnell eine aktive Signalform zu untersuchen. Die
Zoom-Funktion kann nicht für Signalformen benutzt
werden, die aus dem Speicher abgerufen wurden und auch
nicht für eine eingefrorene Signalform (HOLD).
.
und
, um "scope
, um Ihre Auswahl zu bestä-
, um die Signalform zu
,

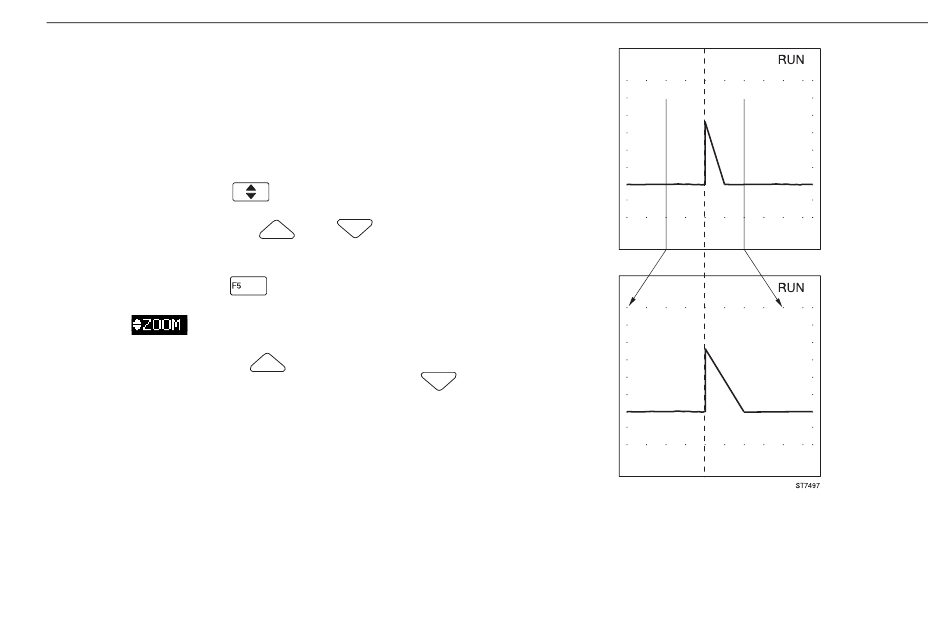

Abbildung 5-5. Zoomen einer Signalform
5 - 9
