5.2 Zulässige Netzformen
Die Motoren sind zusammen mit dem Antriebssystem SINAMICS S120 generell für Betrieb an
TN- und TT-Netzen mit geerdetem Sternpunkt und an IT-Netzen zugelassen.
Wenn Sie das Antriebssystem an IT-Netzen betreiben, müssen Sie eine
Schutzvorrichtung vorsehen, die bei einem Erdschluss das Antriebssystem abschaltet.
Wenn Sie den Motor mit geerdetem Außenleiter betreiben, müssen Sie einen
Trenntransformator mit geerdetem Sternpunkt (Sekundärseite) zwischen Netz und
Antriebssystem schalten. Dadurch vermeiden Sie eine unzulässige Beanspruchung der
Motorisolierung.
5.3

Schaltbild des Motors

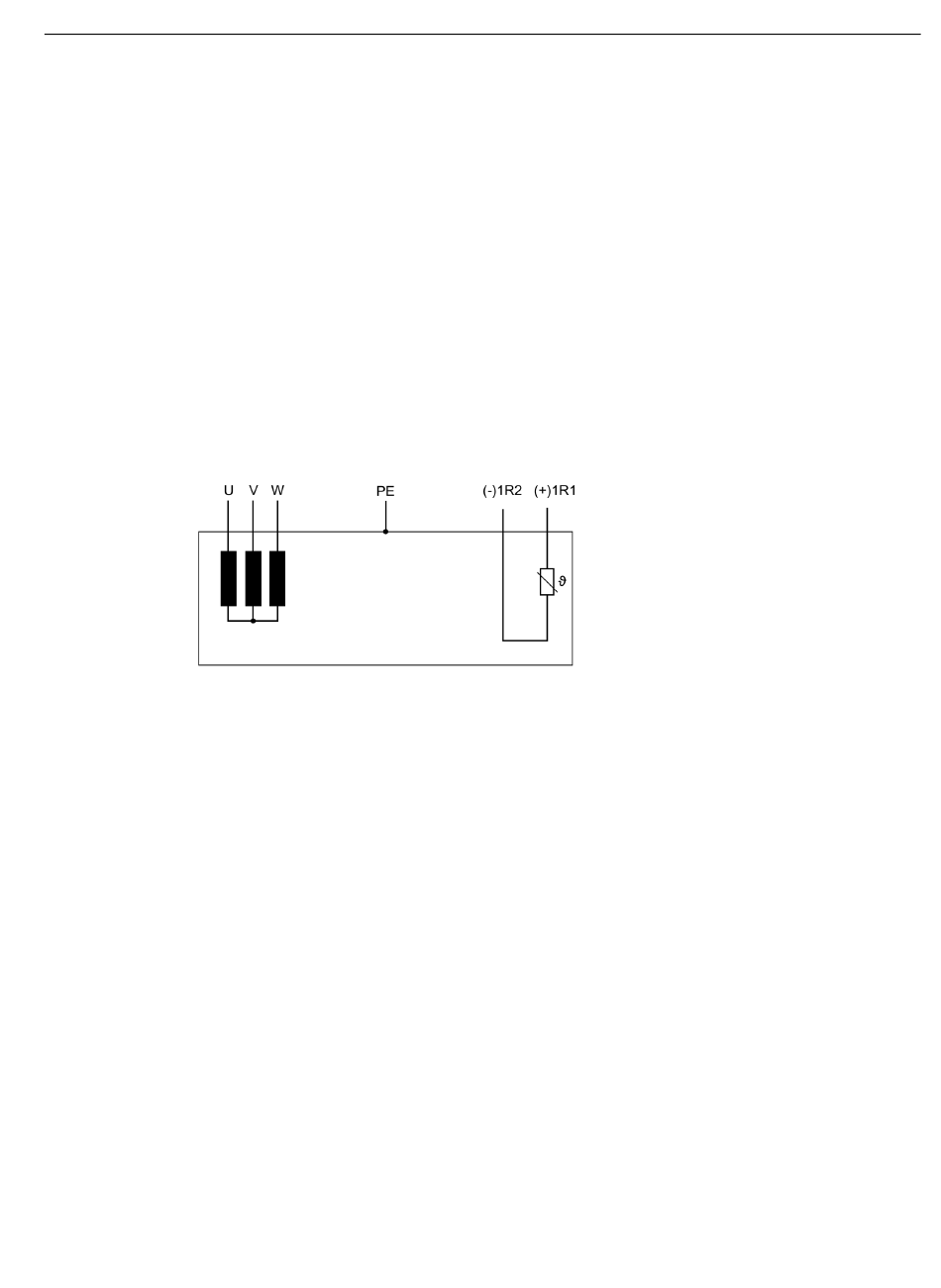

Das Schaltbild des Motors sieht wie folgt aus:
Bild 5-1
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
Schaltbild eines Motors
