RS232 Schnittstelle
RS232 Schnittstellenanschluß
Der 9-polige Typ-D Anschluß der seriellen Schnittstelle ist an der Geräterückseite. Die
Pinbelegung ist wie folgt
Die Pins 2, 3 und 5 können als konventionelle RS232-Schnittstelle, mit XON/XOFF Protokoll,
benutzt werden. Pins 7, 8 und 9 werden zusätzlich benötigt, wenn das Gerät im adressierbaren
RS232-Betrieb eingesetzt wird.

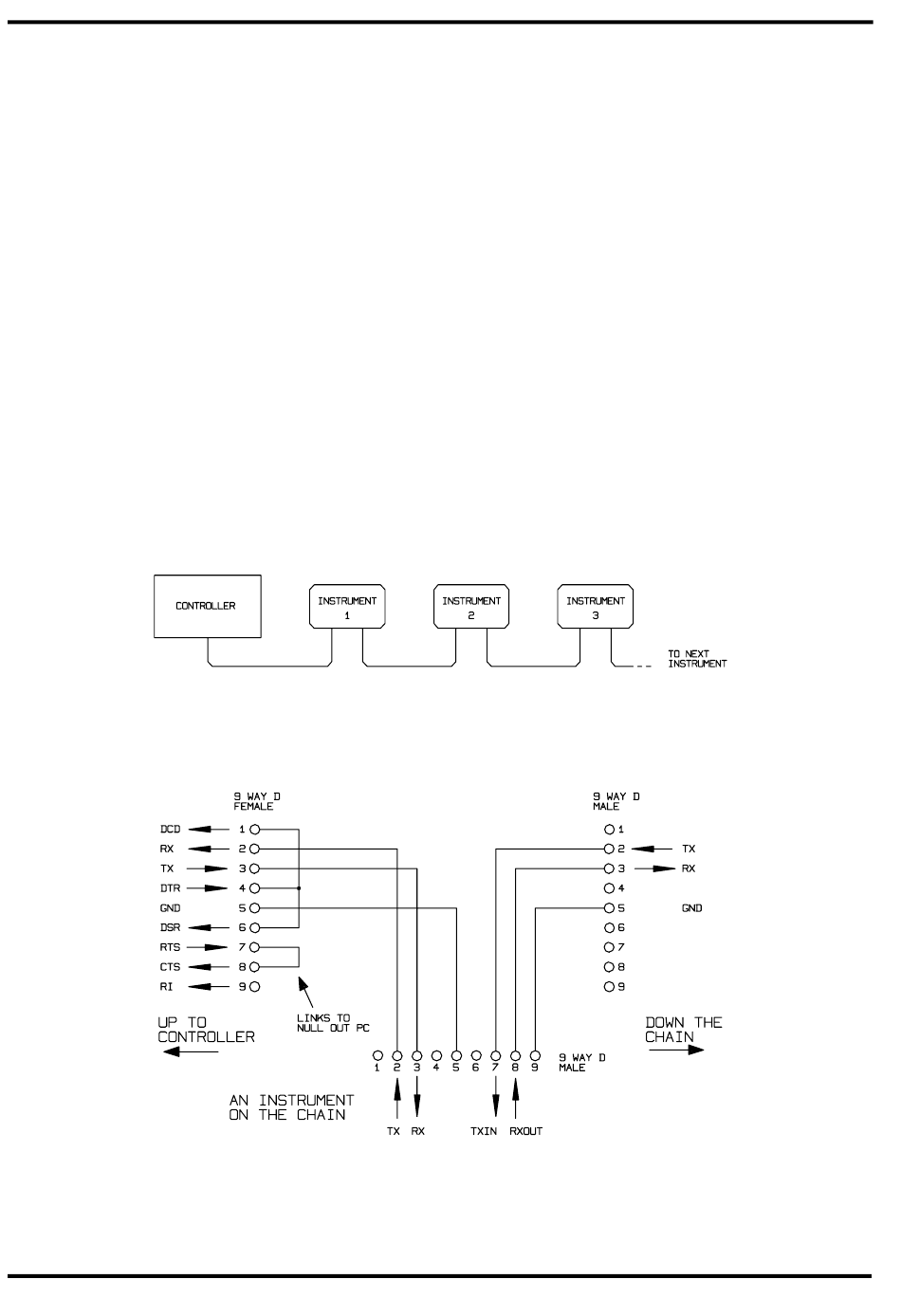

Mit einfachen Kabelverbindungen kann, wie unten gezeigt, eine Kettenstruktur mit bis zu 32
Geräten aufgebaut werden.
Die Kettenstruktur besteht nur aus den Leitungen für Senden (TXD), Empfang (RXD) und Masse.
Es gibt keine Steuer- /Handshake-Leitungen. Damit wird das XON/XOFF-Protokoll erforderlich.
Die Verbindung zwischen den Geräten braucht nur aus drei Leitungen bestehen. Die Belegung
für ein Anschlußkabel ist unten dargestellt.
Alle Geräte an der Schnittstelle müssen eingeschaltet und auf die gleiche Baud Rate eingestellt
sein, sonst empfangen die in der Kettenstruktur folgenden Geräte keine Daten oder Befehle.
52
Pin
Name
Beschreibung
1
-
Keine interne Verbindung
2
TXD
Sendedaten vom Gerät
3
RXD
Empfangsdaten zum Gerät
4
-
Keine interne Verbindung
5
GND
Signalmasse
6
-
Keine interne Verbindung
7
RXD2
Empfangsdaten 2 (siehe Diagramm)
8
TXD2
Sendedaten 2 (siehe Diagramm)
9
GND
Signalmasse
