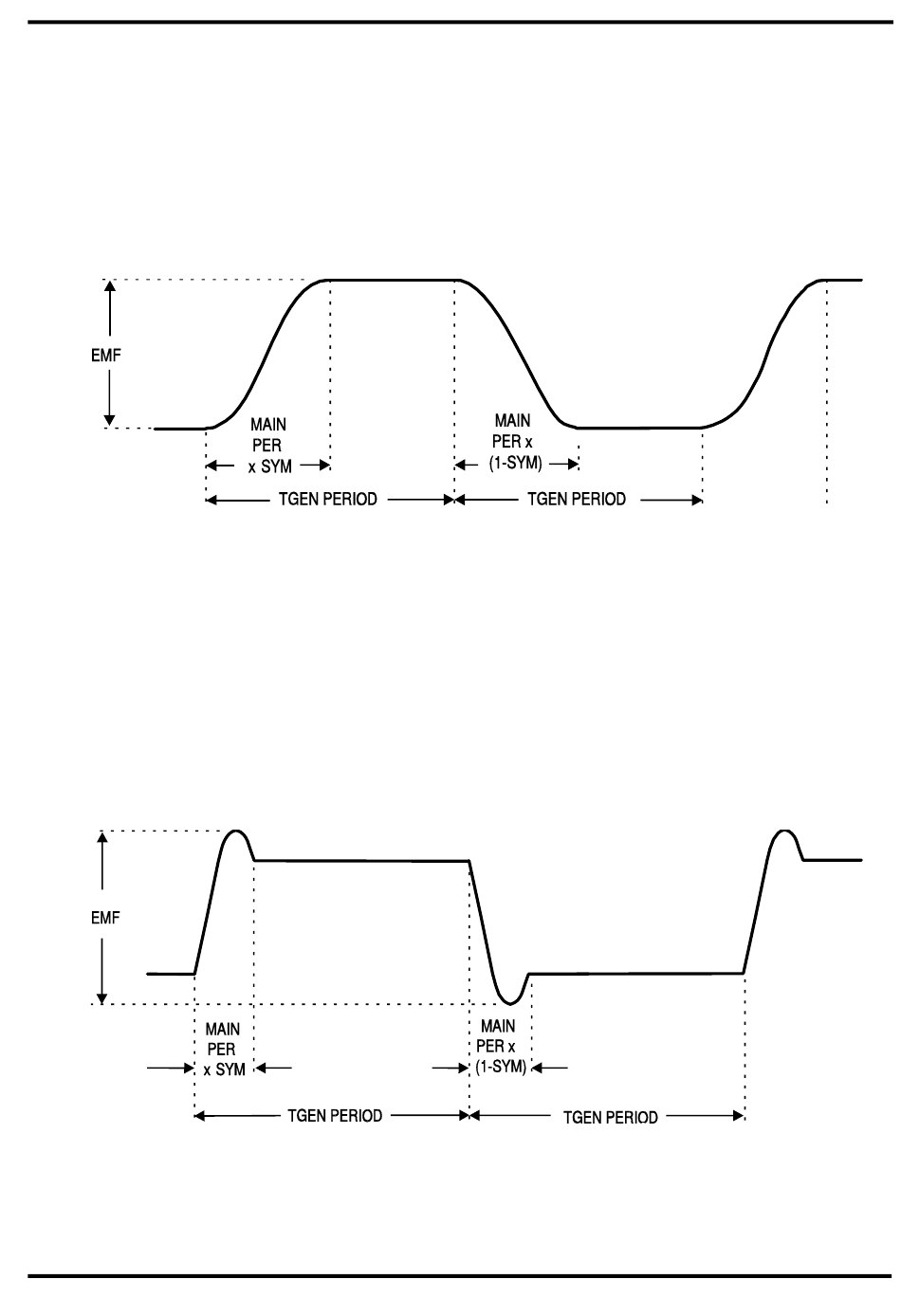

Bandbegrenzte Impulse
Die Flanken bandbegrenzter Impulse sind Sinusstücke, die bei –90° beginnen. Normalerweise
sind die abfallende und ansteigende Flanke symmetrisch, weshalb die Symmetrie des
Generators auf 50% gestellt ist. Ausgehend vom obigen Beispiel:
Wenn Sie die Triggerparameter gegenüber dem obigen Beispiel geändert haben, setzen Sie sie
wieder zurück.
Impulse mit Überschwingen
Die Flanken und Überschwinger sind Sinussignale. Die Größe des Überschwingers hängt von der
Startphase ab, die etwa zwischen –89° und 30° liegt. Die Amplitude des Hauptgenerators
bestimmt die Amplitude des Überschwingers. Die Amplitude des flachen Teils hängt von der
PHASE ab.
Ausgehend vom vorigen Beispiel:
Bringen Sie den Cursor in das Feld PHASE und ändern Sie diese mit dem Drehregler (sie
bestimmt die Amplitude des flachen Teils ), um verschiedene Überschwinger zu erzeugen.
SYM, 5, 0, % einstellen
SINE wählen
FREQ, 2, 0, kHz eingeben
Mit EDIT, TRIG das Triggermenü aufrufen
47
