Prüfen Sie, ob die an der Geräterückseite angezeigte Netzspannung Ihrem lokalen Netz
entspricht. Sollte es erforderlich sein die Betriebsspannung zu ändern, gehen Sie wie folgt vor:
1) Trennen Sie das Gerät von allen Spannungsquellen.
2) Entfernen Sie die Schrauben des Gehäusedeckels und nehmen Sie diesen ab.
3) Wechseln Sie die Verbindungen am Transformator wie folgt:
4) Schließen Sie den Gehäusedeckel und befestigen Sie ihn mit denselben Schrauben.
5) Um den Erfordernissen der Sicherheitsstandards zu entsprechen, muß die Anzeige der
Betriebsspannung an der Geräterückseite geändert werden, damit die neue Spannungs-
einstellung eindeutig angezeigt wird.
6) Wechseln Sie die Sicherung auf den richtigen Wert, siehe unten:
Sicherung
Stellen Sie sicher, daß die richtige Hauptsicherung für die eingestellte Betriebsspannung
eingesetzt ist. Die korrekten Sicherungen sind:
Zum Wechseln der Sicherung ziehen Sie die Netzleitung von der Netzeingangsbuchse ab. Öffnen
Sie die Sicherungsschublade unterhalb der Buchsenpins durch Zusammendrücken beider Clips
mit Miniaturschraubendrehern, so daß die Schublade entnommen werden kann. Ändern Sie die
Sicherung und setzen Sie die Schublade wieder ein.
Notbehelfe oder Kurzschließen des Sicherungshalters sind verboten.
Netzkabel
Wird ein dreiadriges Netzkabel mit bloßen Enden geliefert, sollten Sie es wie folgt anschließen:
Jegliche Unterbrechung des Schutzleiters in oder außerhalb des Gerätes macht das Gerät
gefährlich. Absichtliche Unterbrechung ist verboten. Diese Schutzmaßnahme darf nicht durch
Verwendung einer Verlängerung ohne Schutzleiter außer Kraft gesetzt werden.
Aufstellen/Einbau
Das Gerät kann sowohl als Tischgerät benutzt, als auch in ein Rack eingebaut werden. Es wird
als Tischgerät ausgeliefert (mit Füßen). Die vorderen Füße besitzen einen Aufstellbügel um einen
optimalen Winkel für die Bedienung einstellen zu können.
Ein Einbaukit für die Montage eines oder zweier dieser halb-breiten, 3HE hohen Geräte in ein
19"-Rack kann vom Hersteller oder dessen Vertretungen bezogen werden.
10

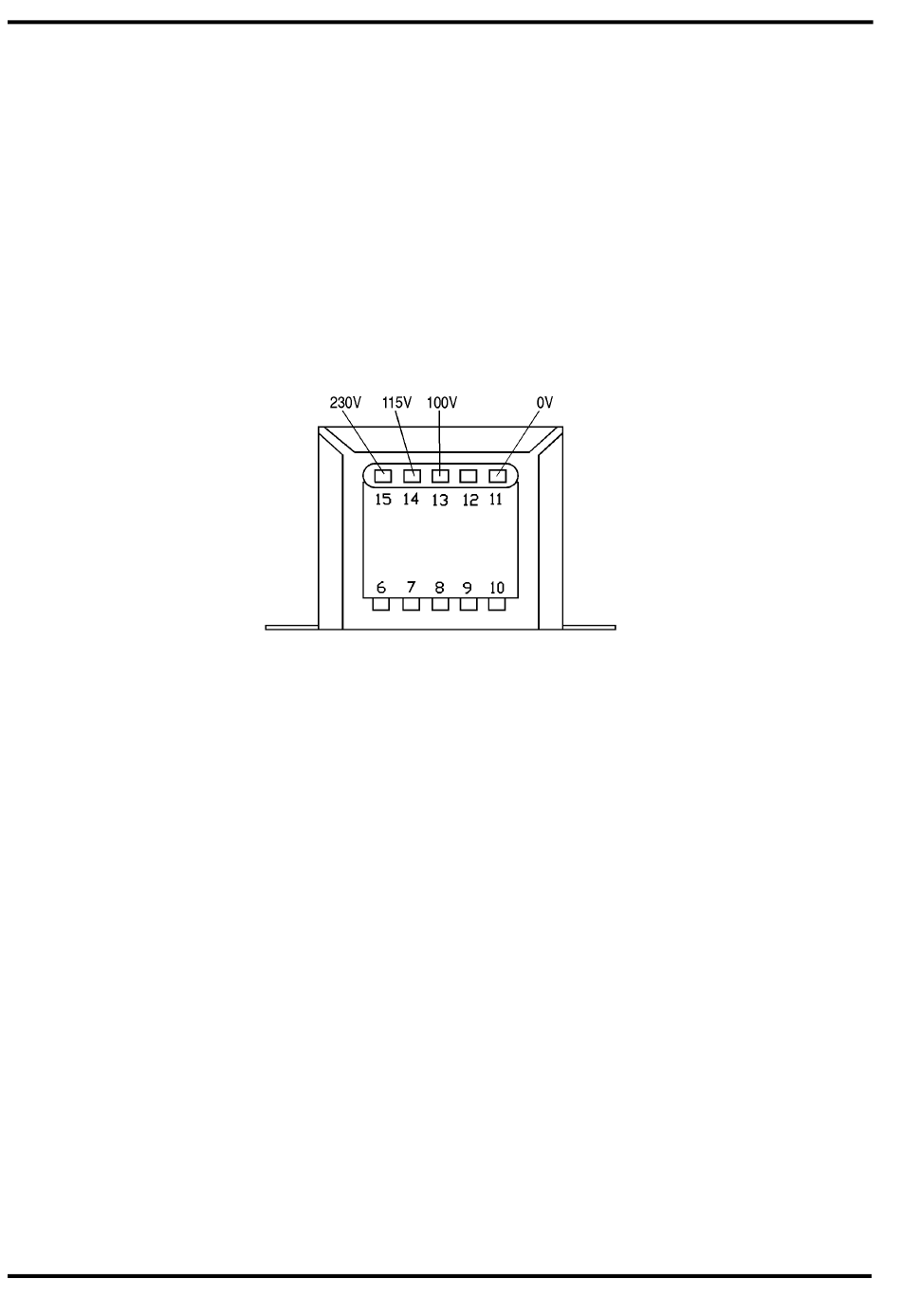

Für 230V Betrieb verbinden Sie die Phase (braun) mit Pin 15
Für 115V Betrieb verbinden Sie die Phase (braun) mit Pin 14
Für 100V Betrieb verbinden Sie die Phase (braun) mit Pin 13
Für 230V Betrieb:
Für 100V, 115V Betrieb:
Grün/Gelb
WARNUNG! DIESES GERÄT MUSS GEERDET SEIN
250 mA (T) 250 V HRC
500 mA (T) 250 V HRC
Braun
-
Phase
Blau
-
Nulleiter
-
Schutzleiter
Inbetriebnahme
